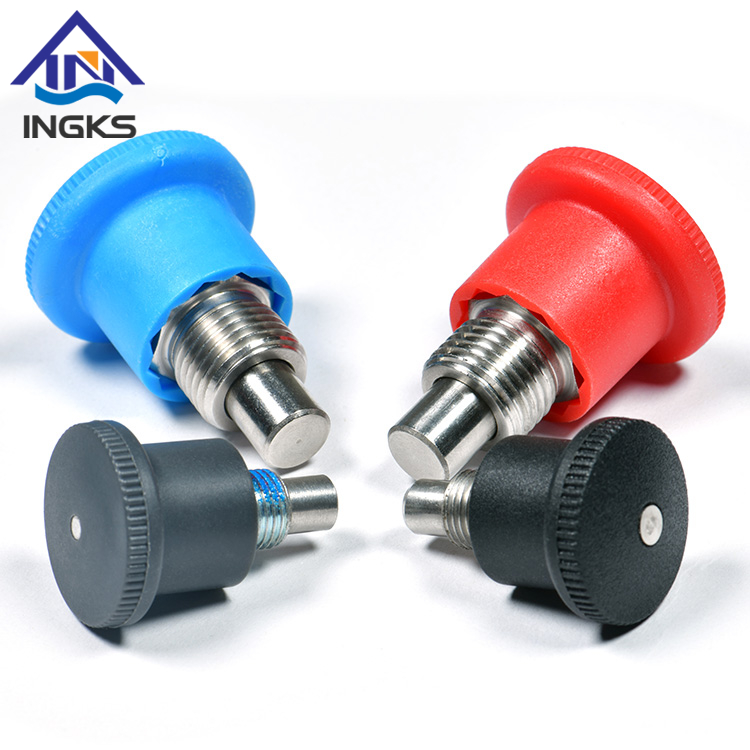

インデックスプランジャがロックしないと、位置決め精度、装置の動作、およびオペレータの安全に影響を与える可能性があります。原因としては、ピンの損傷、スプリングの弱さ、汚れ、不適切な取り付け、または不適切なプランジャーの設計などが考えられます。
コンポーネントを交換する前に、機構がどのように動作するかを確認してください。非ロック モデルはハンドルを放すと自動的に戻りますが、ロック モデルはピンを格納位置に保持します。この違いを理解することで、不必要な交換を防ぐことができます。
このガイドでは、インデックスプランジャーのロック不良の一般的な原因、問題を安全にトラブルシューティングする方法、交換品を選択する際の確認事項について説明します。
インデックスプランジャーは内部スプリングを使用してピンを意図した位置に戻します。繰り返しの動作、腐食、汚染、または不適切な動作条件は、時間の経過とともに機構に影響を与える可能性があります。
バネが弱かったり損傷していると、ピンが完全に伸びなくなる可能性があります。ただし、動きが鈍い場合は、必ずしもスプリングの故障を示すわけではありません。汚れ、位置のずれ、またはピンの曲がりによっても動きが制限されることがあります。
機構を確認するには、横方向の荷重を加えずにハンドルを格納して解放します。ピンがスムーズに動き、意図どおりに戻るかどうかを観察します。そのトラベル量をメーカーの仕様と比較してください。
ピンが戻らない場合は、無理に押し込まないでください。コンポーネントを検査し、製造元のサービス指示に従ってください。ユニットが内部修理用に設計されていない場合は、必要に応じてアセンブリを交換してください。
ほこり、金属片、加工残渣、湿気、化学物質への曝露は、インデックスプランジャーの動きを妨げる可能性があります。汚染がピンの周囲に蓄積したり、ハウジングの露出領域に侵入したりする可能性があります。
腐食により、可動表面間の摩擦が増加する可能性があります。また、破片によってピンが必要な移動を完了できなくなり、受け穴との係合が不完全になる場合もあります。
露出したピンと周囲の取り付け領域に汚れ、錆、傷、その他の目に見える損傷がないかどうかを検査します。コンポーネントの材質と設計に対して承認された方法を使用してコンポーネントを洗浄します。メーカーが適切であると確認しない限り、強力な溶剤や潤滑剤を使用しないでください。
ピンが固着したままの場合、または内部機構に損傷の兆候が見られる場合は、問題が評価されるまでアセンブリの使用を中止してください。
インデックスプランジャーのピンが曲がったり、磨耗したり、その他の損傷を受けると、係合できなくなる可能性があります。これは、ピンに過度の横荷重がかかった場合、またはピンを完全に後退させずにコンポーネントを所定の位置に押し込んだ場合に発生する可能性があります。
変形したピンがガイド内で引っかかり、スプリングが意図した位置に戻らなくなる可能性があります。ピンを受け穴に無理に押し込むと、さらに損傷が生じる可能性があります。
ピンに目に見える曲がり、磨耗、表面の損傷がないかどうかを検査します。変形が疑われる場合は、適切な検査方法で真直度を検査してください。損傷したコンポーネントを引き続き操作しないでください。
代替品を選択する前に、アプリケーションの負荷条件とメーカーの定格容量を確認してください。過剰な負荷が元の故障の原因となっている場合、故障したピンを同じ部品と交換しても問題が解決しない可能性があります。
不適切に取り付けると、インデックスプランジャーの内部の動きが制限される可能性があります。締めすぎ、取り付けネジの損傷、ネジの交差、ハウジングの歪みは固着の原因となります。
プランジャーと受け穴の間の位置ずれも、完全な係合を妨げる可能性があります。ピンがスムーズに入らず、穴の端に引っかかってしまう場合があります。
取り付け本体、ネジ山、留め具、および周囲の固定具に目に見える損傷がないか確認してください。コンポーネントが製品図面および指定された締め付け要件に従って取り付けられていることを確認してください。
フィット感の悪さを補うために力を加えないでください。機器をサービスに戻す前に、取り付けまたは位置合わせの問題を修正してください。
混乱の一般的な原因は、間違ったロック機能を備えたプランジャーを選択することです。
ロッキングインデックスプランジャは、ピンを後退位置に保持する機能を含むことができる。オペレータは、モデルの操作指示に従ってこの機能を有効にすることができます。
非ロック モデルは通常、ハンドルを放すとバネの力で戻ります。操作者が保持し続けない限り、格納されたままになるように設計されていません。
この動作を故障と診断する前に、モデル番号と製品マニュアルを確認してください。アプリケーションにロック設計が必要か、非ロック設計が必要かを確認します。
INGKS インデックス プランジャー製品範囲 で利用可能なオプションを確認して、 製品設計を比較し、適切なタイプを特定します。
ピンは必要な嵌合深さまで受け穴に到達する必要があります。ピンが短すぎたり、取り付けパネルが厚すぎたり、取り付け位置が間違っていたりすると、ピンが完全にかみ合わなくなる可能性があります。
コンポーネントを交換する前に、取り付けパネルの厚さを測定し、利用可能なピンの移動量を確認してください。メーカーの図面と照らし合わせて、本体寸法、ネジ長さ、延長ピン長さ、必要なかみ合い深さを確認してください。
ハンドルが取り付けられるスペースも確認してください。近くのパネルや機械のコンポーネントが、必要な引っ張りや回転の動作を妨げてはなりません。
ねじサイズのみに基づいて代替品を選択しないでください。元の問題の繰り返しを避けるために、完全な寸法要件を確認してください。
受け穴は、選択したピンに合わせて正しく位置決めされ、サイズが決められている必要があります。穴のサイズが小さかったり、バリ、損傷、位置のずれがあると、スムーズな嵌合が妨げられることがあります。過剰なクリアランスも位置決め精度に影響を与える可能性があります。
穴を検査し、製品の図面と照らし合わせて寸法を確認してください。適切な機械加工またはメンテナンス手順を使用して、バリや破片を取り除きます。指定された入口面取りまたは導入要件に従ってください。
1 つの穴の公差や面取り角度がすべてのインデックス プランジャーに適しているとは考えないでください。実際の製品およびアプリケーションの要件を使用してください。
追加の損傷を与えずに原因を特定するには、次の手順に従ってください。
機器を安全に保ちます。 プランジャーを検査する前に、機械を停止し、可動部品を固定してください。予期せぬ動きを引き起こす可能性のある負荷を取り除いてください。
動作設計を確認してください。 モデルが格納位置でロックされるか、または自動的に戻るように設計されているかを確認します。
露出したピンを検査します。 目に見える曲がり、摩耗、腐食、汚れがないか確認してください。
取り付け位置を確認してください。 ネジ山、ハウジング、ファスナー、受け穴に損傷や位置のずれがないか点検します。
負荷をかけずに動作をテストします。 メーカーの指示に従って、ハンドルを格納して解放します。ピンがスムーズに動き、正しく戻るかどうかを確認します。
元の障害状態を確認します。 過度の横荷重、振動、環境汚染、および不正確な寸法を考慮してください。
指定に従って交換または修理してください。 機構が固着または損傷したままの場合は、操作を再開する前に製造元のサービス ガイダンスに従ってください。
ピンをハンマーで叩いたり、受け穴に押し込んだり、制御されていない負荷をかけて機構をテストしたりしないでください。これらの行為は損傷を悪化させたり、安全上の問題を引き起こす可能性があります。
使用環境に応じたプランジャの材質をお選びください。湿気、洗浄剤、塩分への曝露、温度、研磨性汚染物質は耐用年数に影響を与える可能性があります。
亜鉛メッキ鋼は一部の乾燥した屋内用途に適している場合がありますが、より高い耐食性が必要な場合にはステンレス鋼が適している場合があります。ステンレス鋼の性能は、その材質と実際の環境によって異なります。ポリマーコンポーネントは、熱、化学薬品、機械的負荷に対する耐性も異なります。
選択した機種の材質仕様をご確認ください。 1 つの材料があらゆる洗浄、海洋、食品加工、または高負荷の用途に適しているとは考えないでください。
ハンドルのデザインは、アクセス、操作労力、設置スペースに影響します。
ノブ: 多くの手動位置決めタスクのための簡単なオプションです。
プルリング: ハンドル周囲のクリアランスが制限されている用途に適している場合があります。
レバー: デザインと利用可能なスペースが許す限り、便利な操作を提供できます。
T ハンドル: 手動操作用に大きなグリップ面を提供する場合があります。
これらのオプションは、すべてのアプリケーションで互換性があるわけではありません。代替品を選択する前に、製品寸法、必要な動作動作、利用可能なクリアランス、およびユーザーの要件を確認してください。
元のピンが曲がったり、せん断されたりした場合は、別のコンポーネントを注文する前に原因を調査してください。交換は既存の取り付け穴だけでなく、実際の荷重条件に適合する必要があります。
ピンの直径、材質、かみ合いの深さ、荷重の方向、およびアセンブリに衝撃や繰り返し荷重がかかるかどうかを考慮してください。選択したモデルのメーカーの定格容量を確認してください。
安全な耐荷重を決定するために、一般的なピン直径表に依存しないでください。実際の容量は、コンポーネントの設計、材料特性、サポート条件、用途によって異なります。
利用可能な取り付けスペースにより交換オプションが制限される場合は、治具または負荷の配置を再設計する必要があるかどうかを検討してください。
定期的な検査は、ロックの不具合を引き起こす前に摩耗や汚染を特定するのに役立ちます。
露出したピンと取り付け領域を清潔に保ちます。
ピンに摩耗、腐食、変形がないか確認してください。
スムーズな動きと適切なスプリングの戻りを確認します。
取り付けネジや留め具に緩みがないか点検します。
受け穴が正しく位置合わせされており、損傷していないことを確認します。
メーカーのメンテナンスおよび注油の指示に従ってください。
同じ障害が繰り返し発生する場合は、負荷条件を見直してください。
製品の材質や使用環境との適合性を確認せずに、潤滑剤や溶剤、洗浄方法などを使用することは避けてください。一部のコンポーネントには、特定のメンテナンス要件がある場合があります。
ハイサイクルまたは安全性が重要なアプリケーションの場合は、動作頻度、環境条件、故障の影響に基づいて検査スケジュールを確立します。
適切にロックされないインデックスプランジャーには、ピンの損傷、機構の制限、取り付けの問題、またはロック設計が正しくない可能性があります。交換品を選択する前に、安全な検査から始めて、コンポーネントの意図した動作を確認してください。
ピンの状態、取付寸法、受け穴、材質、定格容量を確認してください。同じ障害が繰り返し発生する場合は、さらなる分析を行わずにコンポーネントを交換するのではなく、根本的な負荷または調整の問題を調査してください。
INGKS インデックス プランジャーの製品範囲 を調べて 、利用可能な設計を確認してください。アセンブリをサービスに戻す前に、選択したモデルの仕様と設置要件を確認してください。
一般的な原因としては、ピンの損傷または曲がり、スプリングまたは内部の磨耗、汚染、腐食、位置ずれ、または不適切なプランジャー設計などが挙げられます。機構を安全に検査し、モデルの意図した動作を確認します。
ロッキング モデルは、専用のロックアウト機能を使用してピンを格納位置に保持できます。非ロック モデルは通常、ハンドルを放すとバネの力で戻ります。製品ドキュメントを参照して設計を確認してください。
曲がったり損傷したピンは、適切な評価なしに、無理に元の位置に戻したり、使用に戻したりしないでください。メーカーの修理ガイダンスに従うか、必要に応じてコンポーネントを交換してください。
取付寸法、ピンの長さ、ロック機能、材質、ハンドルクリアランス、定格容量をご確認ください。代替品を選択する前に、元のコンポーネントが故障した原因を調査してください。
機構を清潔に保ち、ピンと取り付け金具を検査し、調整を確認し、メーカーのメンテナンス手順に従ってください。障害が再発する場合は、負荷条件を見直してください。
