クイックリリースピンは、迅速かつ便利な組み立てと分解ができるように設計されています。ただし、詰まりが発生すると、メンテナンスが困難になり、機器のダウンタイムが増加する可能性があります。
一般的な原因には、腐食、汚染、側面荷重、位置ずれ、表面の損傷、内部ロック機構の故障などが含まれます。除去を試みる前に、原因を特定することが重要です。
安全が第一です。 固着したピンを作業する前に、装置を停止し、接続されているコンポーネントを固定し、該当するメンテナンス手順に従ってください。制御されていない荷重がかかっているアセンブリからピンを無理に引き抜かないでください。
このガイドでは、クイック リリース ピンが固着する理由、問題に安全に対処する方法、および適切な代替品を選択する方法について説明します。
目次
クイック リリース ピンは、スプリング式戻り止めやボール ロック機構など、さまざまなロック設計を使用しています。汚れ、腐食、機械的負荷、またはコンポーネントの損傷により、通常の動作が妨げられる可能性があります。
湿気、塩分、化学物質、および屋外での暴露により、ピンまたは受け穴の内部に腐食が発生する可能性があります。腐食生成物は摩擦を増大させ、除去を困難にする可能性があります。
ほこり、砂、金属粒子、その他の破片も、内部コンポーネントの動きを妨げる可能性があります。押しボタンのボールロックピンでは、汚れによりロッキングボールや内部スピンドルが自由に動かなくなる場合があります。
異種金属は、電解質の存在下で電気的に接続されると電解腐食を起こす可能性があります。腐食の程度は材質や環境条件によって異なります。
確認すべき内容:
目に見える錆、堆積物、または変色。
ピン軸や受け穴周りの汚れ。
ボタンまたはリリース機構が異常に動く。
環境にさらされると、別の素材や保護仕上げが必要になる場合があります。
接続されたコンポーネントがピンのシャフトを圧迫すると、ピンを取り外すのが困難になる場合があります。これは、ジョイントに荷重がかかっている場合、ブラケットの位置がずれている場合、または周囲の構造が変形している場合に発生する可能性があります。
曲がったピンは、外部荷重が取り除かれた後でも穴の壁に固着する可能性があります。強く引っ張るとハンドルや接続機器を破損する恐れがあります。
固着したピンがすべて曲がっているとは考えないでください。アセンブリを検査し、荷重、アライメント、ピンの状態、または受け穴が原因であるかどうかを判断します。
かじりは、金属表面が圧力下で互いに滑り合うときに発生する凝着摩耗の一種です。材料が表面間で移動し、粗い領域、金属の隆起、またはバリが生じる可能性があります。
一部の材料の組み合わせは、他の材料よりもかじりやすくなります。表面仕上げ、潤滑、接触圧力、ピンと受け穴の間のフィット感はすべてリスクに影響を与える可能性があります。
シャフトまたは穴に目に見える傷、盛り上がった材料、またはその他の損傷がある場合は、繰り返し取り外す試みを中止してください。損傷したコンポーネントは検査または交換が必要になる場合があります。
クイック リリース ピンは、過度な力を加えずに位置合わせされた穴に差し込む必要があります。穴がオフセットしていると、ピンが端に引っかかったり、接続された部品の間に挟まれたりする可能性があります。
位置がずれているジョイントにピンを無理に押し込むと、シャフトが損傷したり、穴が変形したり、バリが生じて後の取り外しが困難になる可能性があります。
挿入する前に、接続されているコンポーネントが正しく配置され、サポートされていることを確認してください。ピンを強制的に所定の位置に取り付けるのではなく、機器メーカーが承認した位置合わせ方法を使用してください。
ボールロックピンは、ボタン、スプリング、スピンドル、またはロッキングボールが損傷したり妨害されたりすると、解除できなくなることがあります。また、戻り止めピンのバネ仕掛けの機構が磨耗したり汚れたりすると、操作が困難になる場合があります。
考えられる警告サインは次のとおりです。
ボタンが正常に動きません。
ロッキングボールが意図したとおりに後退しません。
リリース機構が緩んでいるか、反応が鈍いように感じます。
挿入後、ピンがしっかりとロックされなくなります。
破損した、または信頼性の低いロック機構を備えたピンに依存しないでください。使用を中止し、メーカーの検査または交換のガイダンスに従ってください。

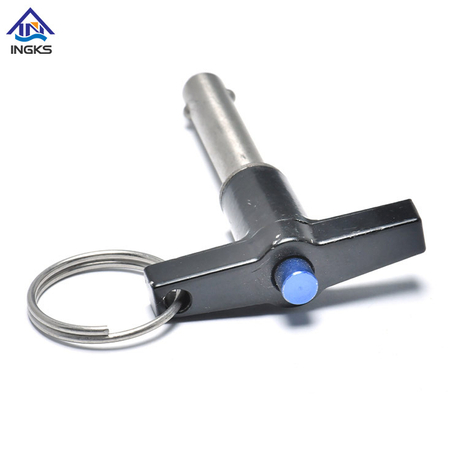

例: リングボタンハンドルのクイックリリースボールロックピン。 を見る INGKS クイック リリース ピンの製品範囲.
正しい取り外し方法は、ピンが固着している理由、機器の設計、および接合部の損傷による影響によって異なります。すぐにさらに力を加えるのではなく、安全性の評価から始めてください。
機器を停止し、該当するロックアウトおよび隔離手順に従ってください。可動コンポーネントを固定し、機器メーカーの指定に従ってジョイントをサポートします。
装置が静止しているように見えても、ピンには荷重がかかっている可能性があります。荷重と移動のリスクが評価され、制御されるまでは取り外さないでください。
ピンチポイントに手を近づけないようにして、サポートされていないコンポーネントの下で作業しないでください。
機器の手順で許可されている場合は、接続されたコンポーネントを調整またはサポートして、ピンにかかる圧力を軽減します。
穴の位置が合っているか、周囲のブラケットやレシーバーが動いたり、変形していないかを確認してください。即席のレバーを使用したり、まだ負荷がかかっている可能性のある関節を強く引っ張ったりしないでください。
ピンが引っかかったままの場合、またはピンを解放するとコンポーネントが突然動く可能性がある場合は、停止して資格のあるメンテナンス サポートを求めてください。
アクセス可能な部品に錆、破片、目に見える曲がり、バリ、ハンドルの損傷、ボタンの異常な動作がないか確認してください。
リリース機構が意図したとおりに動作しない場合は、ハンドルを引くとロッキング ボールが引っ込むとは考えないでください。機構が損傷したり、障害が発生したりする可能性があります。
ピンをメーカーの製品情報または図面 (入手可能な場合) と比較してください。これは、ロックの設計と適切なメンテナンス手順を特定するのに役立ちます。
腐食が疑われ、機器の手順で許可されている場合は、承認された浸透製品を使用すると、アクセス可能な界面の腐食を緩和できる可能性があります。
製品の指示に従い、推奨される塗布時間を確保してください。化学物質を塗布する前に、シール、プラスチック、コーティング、および近くのコンポーネントとの適合性を確認してください。
貫通製品では、シャフトの曲がり、穴の損傷、内部機構の故障を修復することはできません。ピンが刺さったままの場合は、原因を再検討せずに同じ治療を繰り返さないでください。
一般的な取り外し方法として、過度の引っ張り力、制御されていないハンマー、トーチ、またはドリルを使用しないでください。これらの行為は、ピン、レシーバー、熱処理部品、近くのコンポーネント、または周囲の構造を損傷する可能性があります。
破壊的な取り外しは、資格のある担当者のみが、特定の機器に対して承認された手順を使用して実行する必要があります。この手順では、構造の完全性、蓄積されたエネルギー、近くのサービス、および受け入れ穴を損傷するリスクを考慮する必要があります。
取り外した後、装置を使用状態に戻す前に、ピンと嵌合コンポーネントを検査してください。損傷した部品を交換し、ロック機構が正しく動作することを確認します。
固着したピンを不適切なモデルに交換すると、同じ問題が再発する可能性があります。実際の継手の設計、使用条件、確認された製品仕様に応じて代替品を選定してください。
ピンの直径は受け穴と必要なフィット感に適合する必要があります。グリップの長さは、メーカーの寸法図に従って、接続されたコンポーネントの厚さに対応する必要があります。
外観だけで長いピンや短いピンを選択しないでください。適合が正しくないと、係合、動き、または意図したロック機能に影響を与える可能性があります。
湿気、塩分への曝露、化学物質、温度、摩耗、および必要な機械的性能を考慮してください。
ステンレス鋼、炭素鋼、その他の合金には異なる特性があります。実際の性能は、正確なグレード、熱処理、仕上げ、設計、使用条件によって異なります。
材質ラベルだけでピンの耐荷重や耐食性が確立されるとは考えないでください。正確な仕様はメーカーに確認してください。
メーカーの定格荷重と想定される設置条件を確認してください。関連する要因としては、ピンの直径、材質、熱処理、せん断面の数、支持条件、荷重方向、接続されたコンポーネントなどが挙げられます。
実際のジョイント設計を検証せずに、普遍的な安全係数を適用したり、荷重をせん断面間で均等に分割したりしないでください。安全性が重要な機器の場合は、該当するエンジニアリング標準と認定された設計レビューを使用してください。
用途と必要な保持力に適したロック機構を選択してください。ボール ロック ピンと戻り止めピンは同一のロック動作を提供しないため、設計要件を確認せずに交換可能として扱うべきではありません。
ハンドルは利用可能なスペースに適合し、意図した操作方法が可能である必要があります。ハンドルの形状だけでピンの強度や適合性が決まるわけではありません。
INGKS クイック リリース ピン を調べて 、利用可能なデザインを比較してください。特定の例については、 INGKS リング ボタン ハンドル クイック リリース ボール ロック ピンを参照してください。.
交換品を確認する前に、メーカーの図面で実際の寸法と基準点を確認してください。
予防メンテナンスは、機器のダウンタイムを引き起こす前に、摩耗や動作の問題を特定するのに役立ちます。
定期的に点検してください。 腐食、傷、変形、ハンドルの緩み、ロック機構の損傷がないか確認してください。
コンポーネントを清潔に保つ: ピンと機器に適合する方法を使用して汚染を除去します。
承認された潤滑剤を使用してください。 潤滑剤の種類、量、塗布頻度については、製造元の指示に従ってください。
位置合わせの確認: 嵌合穴の位置が揃っていること、およびピンが過度な力を加えずに挿入されていることを確認します。
過負荷を避ける: ピンは定格制限内で使用し、過負荷や衝撃が発生した場合はジョイントを検査してください。
損傷したピンを交換する: シャフトが曲がったり、ロック機構が信頼性の低いピンを修理に戻さないでください。
仕様の見直し： 固着が繰り返し発生する場合は、はめあい、材質、ロック設計、環境、実際の荷重条件を再評価してください。
クイック リリース ピンは、腐食、汚れ、側面荷重、位置ずれ、表面の損傷、またはロック機構の故障により固着する可能性があります。最も安全な対応は、機器を固定し、原因を特定し、承認された取り外し手順に従うことです。
ピンが固着したままの場合、またはジョイントに負荷がかかっている可能性がある場合は、無理に引き抜かずに停止してください。取り外した後にピンと受け穴を検査し、検証された寸法、材料特性、ロック要件、定格荷重に基づいて交換品を選択します。
適切な交換オプションについては、 INGKS クイック リリース ピン シリーズをご覧ください。.
一般的な原因としては、腐食、汚れ、横荷重、位置ずれ、表面の損傷、内部ロック機構の不良などが挙げられます。
機器を停止して固定し、負荷を制御し、ピンを検査し、メーカーの取り外し手順に従ってください。不安定なジョイントや負荷がかかったジョイントからピンを無理に引き抜かないでください。
承認された浸透製品は、アセンブリと互換性がある場合、アクセス可能な腐食を防ぐことができます。曲がったピンやロック機構の故障は修正されません。
一般的なトラブルシューティングの手順ではありません。熱や穴あけにより、機器が損傷したり、構造の完全性が損なわれる可能性があります。破壊的な除去には、有資格者と承認された手順が必要です。
定期的にピンを検査して清掃し、承認されたメンテナンス製品のみを使用し、位置合わせを確認し、過負荷を避け、損傷したピンを交換してください。何度も貼り付けを行うと、適合不良や仕様不適合の可能性があります。
