産業機械 は、現代の製造、組み立て、加工作業の根幹を成しています。これらの機械の最適なパフォーマンスの鍵となるのは、精度、再現性、確実な位置決めです。多くの機械システムでは、インデックスプランジャーがさまざまなコンポーネントの正確なロックと位置決めを行う上で重要な役割を果たします。さまざまなサイズとタイプのインデックス プランジャーの中で、M8 インデックス プランジャーは最も広く使用されているものの 1 つです。
M8 インデックス プランジャーとは、部品を所定の位置に高精度で係合してロックするように設計された、8 mm のねじ付き本体を備えたプランジャーを指します。この比較的小型ながら堅牢なデバイスは、精度と確実な位置決めが重要な機械や設備によく使用されます。
この記事では、産業機械における M8 インデックス プランジャーの一般的な用途について説明します。コンポーネントをロックし、生産効率を向上させ、再現可能な位置決めを確保するためにこれらがどのように使用されるかを見ていきます。また、さまざまな産業環境で M8 インデックス プランジャーを使用する利点についても詳しく説明し、システムに適切なプランジャーを選択する際の考慮事項についても説明します。

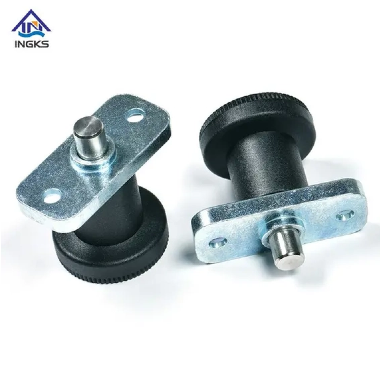

M8 インデックス プランジャー は、通常、ネジ付き本体、バネ仕掛けのピン、およびノブやレバーなどの操作機構で構成されるコンパクトな機械的ロック デバイスです。コンポーネントまたはワークピースを所定の位置に固定し、特定の位置にロックするために使用されます。
操作機構が作動すると、ピンがワークピースまたは機械の穴、ノッチ、またはくぼみに伸びて、部品を所定の位置に固定します。この動作により、安全で安定した保持が実現し、不要な動きを防ぎます。調整が必要な場合は、ノブを引いたり押したりすることでピンを後退させることができ、部品の位置を素早く変更できます。
「M8」という名称は、プランジャーのねじサイズ 8 mm を指し、これにより、精度とコンパクトな設計が重要な用途での使用が可能になります。 M8 インデックス プランジャーは、他のタイプのインデックス プランジャーと同じ機能を提供しますが、特に小型の機械やコンパクトなスペース向けに設計されています。
M8 インデックスプランジャーは、さまざまな産業機械システムに応用できる多用途のコンポーネントです。最も一般的なアプリケーションのいくつかを次に示します。
コンピューター数値制御 (CNC) 機械では、正確な切断、ドリル、その他の操作を実現するには、ワークピースの正確な位置決めと固定が非常に重要です。 M8 インデックスプランジャーは、加工作業中にコンポーネントを所定の位置にロックするためのワーク保持治具で一般的に使用されます。
どのように役立つか:
M8 インデックスプランジャーはワークピースを治具に固定するために使用され、機械が作業を実行している間、ワークピースが固定位置に留まるようにします。
バネ仕掛けのピンが固定具の穴または切り欠きに係合し、高い再現性で確実な位置決めを実現します。
プランジャーを使用すると、ワークピースの位置を素早く調整できます。これは、異なるセットアップ間の切り替えやツール交換の際に不可欠です。
利点：
部品加工における再現性のある精度を保証します。
ワーク配置時の人的ミスを軽減します。
最小限のツールの変更や調整で使いやすさを実現します。
工具製造やダイカスト作業では、機械内の工具や金型の位置を調整するために M8 インデックス プランジャーがよく使用されます。これらのプランジャーは、製造プロセス中にツールとダイが正確な位置に確実にロックされるようにします。
どのように役立つか:
M8 インデックス プランジャーは、金型、治具、治具を所定の位置にしっかりとロックするために使用され、スタンピング、成形、フォーミングなどの作業中にそれらが動かないようにします。
プランジャーは迅速かつ再現性のある位置決めを実現できるため、ダイ調整用途には理想的な選択肢となります。
M8 プランジャーのコンパクトな設計は、スペースが限られた用途に最適で、精度と取り付けの容易さを兼ね備えています。
利点：
工具と金型が確実に位置決めされ、位置ずれを防ぎます。
複雑な調整を必要とせずに、工具や金型のセットアップの迅速な変更が容易になります。
不必要な摩耗の移動を防ぎ、工具の寿命を延ばします。
組立ラインでは、治具やコンポーネントを頻繁に調整する必要があることがよくあります。 M8 インデックス プランジャーは、治具を所定の位置に配置してロックするために使用され、組立作業時に部品が常に正しい位置に保持されるようにします。
どのように役立つか:
組立システムでは、M8 インデックスプランジャーを使用すると、オペレーターはコンポーネントを所定の位置に保持する固定具の位置を迅速に調整できます。
繰り返し可能な確実なロックを実現するインデックスプランジャーの機能により、組立ラインの効率が向上し、作業間のダウンタイムが削減されます。
M8 インデックスプランジャーの小型サイズは、スペースが限られている自動化システムやコンベヤーで特に役立ちます。
利点：
治具の素早い調整を可能にすることで、組み立て時間を短縮します。
組み立て作業において、一貫した再現可能な位置決めを実現します。
ダウンタイムを最小限に抑えて業務効率を向上させます。
ロボット工学と自動化システムが効果的に機能するには、正確な位置決めと再現性に大きく依存します。 M8 インデックスプランジャーは、ロボット操作中にコンポーネントやアクチュエーターを所定の位置にロックするために、これらのシステムでよく使用されます。
どのように役立つか:
M8 インデックスプランジャーは、ロボットアーム、コンベア、その他の可動部品を自動化サイクルの特定のポイントに固定するために使用されます。
コンポーネントやツールの位置を素早く確実に調整できるため、ロボットは部品の位置ずれやずれを気にせずに正確な動作を実行できます。
スプリング式ピンにより、簡単に格納および係合できるため、高速操作での調整がより迅速かつ効率的に行えます。
利点：
ロボットが位置ずれのリスクを最小限に抑えながら正確な動作を実行できるようにします。
自動化システムでの部品の迅速な位置変更が可能になります。
ロボット操作の再現性と精度が向上します。
さまざまな産業用途で使用される調整可能なスタンドやラックでは、スタンドの部品を所定の位置にロックするために M8 インデックス プランジャーが採用されています。これは、部品を定期的に、または特定の測定に従って調整する必要があるアプリケーションで特に役立ちます。
どのように役立つか:
M8 インデックス プランジャーは、スタンドまたはラックの調整可能なコンポーネントを所定の位置にロックするために使用され、必要な高さまたは角度で正確に位置決めできます。
これらは、マテリアルハンドリングシステム、調整可能なワークステーション、カスタム機器ラックなどのアプリケーションで使用できます。
コンポーネントを確実にロックするプランジャーの機能により、重い機器や繊細な機器を扱う際の安定性が確保されます。
利点：
調整可能なスタンドで高さや角度を素早く確実に調整できます。
使用中に安定性を提供し、機器を所定の位置に保ちます。
操作が簡単で調整の段取り時間を短縮できます。
特徴 | M8 インデックスプランジャ | 標準インデックスプランジャ | 耐久性の高いインデックスプランジャ | ミニチュアインデックスプランジャ |
アクティベーション方法 | 押すか引くか | 押すか引くか | 引く | 押す |
耐荷重(kg) | 20 | 20 | 100 | 10 |
材料 | ステンレス鋼 | ステンレス鋼 | 硬化鋼 | ステンレス鋼 |
サイズ | 8mmネジ | さまざま | より大きな | より小さい |
応用 | CNC、工具治具 | ワークホールディング、ツーリング | 重機 | コンパクトな治具 |
M8 インデックスプランジャは、さまざまな産業機械用途に不可欠なコンポーネントです。多用途性、精度、コンパクトなサイズにより、ワークホールディング、ツーリング、ロボット工学、組立ラインなどでの使用に最適です。コンポーネントの固定、ツールの調整、反復可能な位置決めのいずれにおいても、M8 インデックスプランジャーは産業システム全体の効率と精度を向上させます。ニーズに合わせて適切なタイプのインデックスプランジャーを選択することで、機械が最高の状態で動作することが保証されます。
M8 インデックス プランジャーの詳細と、幅広い高品質の産業用コンポーネントについては、Wuxi Ingks Metal Parts Co., Ltd. をご覧ください。同社の製品は、産業機械システムの精度、耐久性、信頼性の要件を満たすことができます。
Q: M8 インデックスプランジャーとは何ですか?
A: M8 インデックス プランジャーは、産業機械内のコンポーネントやワークピースをロックして位置決めするために使用される機械装置です。 8mm ネジ付き本体を備えており、CNC 機械、ツーリング治具、ロボット システムでよく使用されます。
Q: M8 インデックスプランジャーは CNC マシンでどのように役立ちますか?
A: M8 インデックスプランジャーはワークピースを所定の位置にしっかりとロックし、正確な加工作業を保証します。機械加工プロセス中に再現性のある確実な位置決めを提供し、精度を向上させ、セットアップ時間を短縮します。
Q: M8 インデックスプランジャーは重い荷重に耐えられますか?
A: M8 インデックスプランジャーは、最大 20kg の耐荷重を備えた軽量の用途に適しています。耐久性の高い用途では、より高い負荷容量を備えた重いプランジャーを使用する必要があります。
Q: M8 インデックスプランジャーが人気の理由は何ですか?
A: M8 インデックス プランジャーはコンパクトで取り付けが簡単で、正確なロックと位置決めを実現します。 8mm ネジサイズにより、スペースと精度が重要な多くの産業用途に多用途に使用できます。
