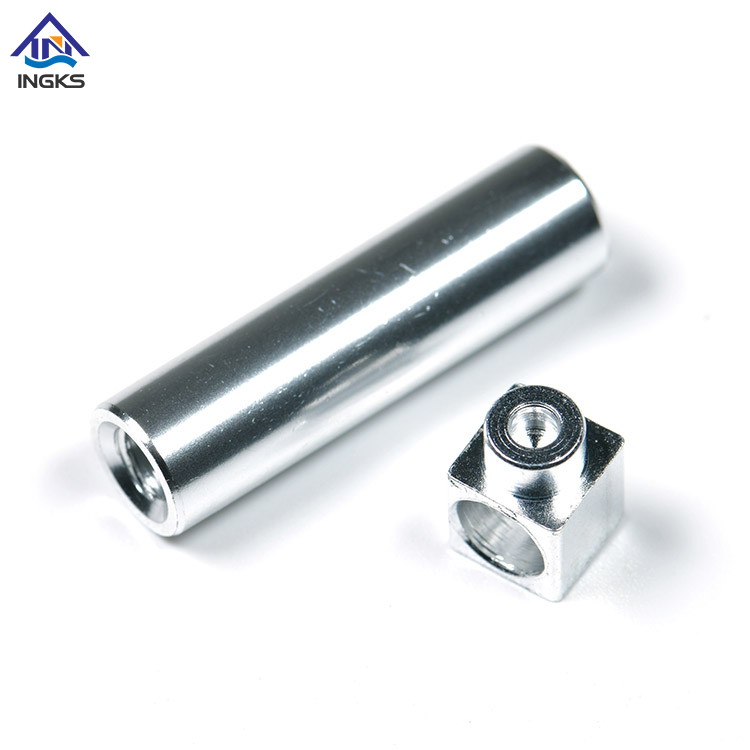

金属コンポーネントの間違った製造方法を選択すると、構造的完全性が損なわれ、予算が大幅に超過し、市場投入までの時間が延長されるのが日常的です。エンジニアリングおよび調達チームは、カスタム部品を調達する際に、幾何学的複雑さ、厳格な公差要件、部品サイズ、生産量の制約のバランスを常に保つ必要があります。設計段階の早い段階で適切なプロセスを選択すると、コストのかかる下流での修正が回避され、最終製品がすべての機能要件を確実に満たすことができます。このガイドは、 と比較して板金製造を評価するための証拠に基づいたフレームワークを提供し CNC 機械加工、コストダイナミクス、設計制限、材料歩留まり、拡張性要因を分析して、最適な製造結果を保証します。各方法の機械的現実を理解することで、チームは設計を最も効率的な生産戦略に合わせることができます。
精度と形状: CNC 加工は優れた精度を実現し、複雑でソリッドな 3D 形状を処理しますが、板金製造はエンクロージャやブラケットなどの軽量で均一な厚さのコンポーネントの製造に優れています。
コストのスケーリング: 一般に板金製造では、サイクル タイムが速いため、大量生産では部品あたりのコストが低くなります。一方、CNC 加工では、初期の工具コストは低くなりますが、スケーリングのための部品あたりのコストは高くなります。
材料の利用: サブトラクティブ CNC 加工では、成形板金プロセスよりも多くの材料廃棄物が発生し、原材料の支出に直接影響を与えます。
ハイブリッド ソリューション: 複雑なアセンブリでは、構造的な剛性、精密な嵌合、および全体の重量のバランスをとるために、両方のプロセスを戦略的に組み合わせる必要があることがよくあります。
目次
このサブトラクティブ製造プロセスでは、コンピューター制御の切削工具を使用して、ビレットとして知られる固体ブロックから材料を除去します。フライス盤、旋盤、ルーターは、プログラムされた命令に基づいて正確な動きを実行します。このシステムは、ツールパスの生成を G コードと CAM ソフトウェアに完全に依存しています。オペレーターは 3D CAD モデルをこれらの機械可読コードに変換し、主軸速度、送り速度、工具調整を指示します。回転する切削工具は、最終的な幾何学的形状が残るまで余分な金属を削り取ります。この方法では、事実上あらゆる機械加工可能な材料から非常に複雑な固体部品を作成でき、最終寸法を比類のない制御で実現できます。
最新のマシニング センターは、通常 3 軸から同時 5 軸構成までの複数の軸で動作します。 3 軸機械は、X、Y、Z 平面に沿って切削工具を移動させます。これは、比較的平坦な部品や直線的な部品に適しています。ただし、5 軸機械では、追加の 2 つの回転軸に沿って部品またはツール ヘッドを回転できます。この機能により、切削工具はほぼあらゆる角度からワークピースにアプローチできるため、オペレーターが手動でビレットの位置を変更することなく、複雑なアンダーカット、深いキャビティ、有機的な輪郭の作成が可能になります。この連続的な切断プロセスにより、コンポーネント全体の高い寸法安定性が保証されます。
サブトラクティブ法とは異なり、このアプローチでは、平らな金属ストックに適用される切断プロセスと成形プロセスを組み合わせます。レーザー、プラズマ トーチ、ウォータージェットを使用して、金属シートから 2D プロファイルを高速かつ効率的に切断します。プレスブレーキとスタンピングマシンは、これらの平面パターンを曲げ、折り曲げて、3D 形状に成形します。このプロセスは、材料が破壊することなく塑性変形を起こす能力に大きく依存します。オペレーターは、曲げ許容値と差し引きを計算して、最終的に折り畳まれた部品が必要な寸法と一致していることを確認する必要があります。最初のフラット パターンでは、金属が曲げ線に沿ってどのように伸縮するかを考慮する必要があります。
二次組立要件は、多くの場合、初期成形段階の後に続きます。技術者は溶接、リベット留め、ハードウェアの挿入を実行して、機能的なアセンブリを作成します。 PEM ナット、スタンドオフ、非脱落型ネジを板金に直接取り付けることで、厚い金属ブロックをたたき出す必要がなく、堅牢な固定ポイントが得られます。スポット溶接と TIG 溶接は、複数の折り畳まれたパネルを結合して、剛性の高い筐体または複雑なブラケットを形成します。この複数ステップのワークフローにより、生の平らなシートが、特定の空間エンベロープに最適化された軽量で構造的に健全なコンポーネントに変換されます。
減算法は、複雑な内部特徴や多軸輪郭の作成に優れています。マシニング センターは、固体金属に不均一な厚さ、深いポケット、止まり穴を簡単に彫刻します。さまざまな肉厚の部品を設計して、特定の領域の強度重量比を最適化できます。たとえば、航空宇宙用の隔壁には、構造の完全性を維持しながら重量を軽減するために、薄い水かきのあるセクションで接続された厚い取り付けフランジが備えられている場合があります。切削工具はこれらのさまざまな厚さを単一の材料から直接彫刻することができ、連続的な粒子構造と最大の強度を確保します。
板金は均一な肉厚に関して厳しい制限に直面しています。部品全体が元の平らなシートの厚さを維持する必要があります。設計者は、2D から 3D への折り畳みの制約も考慮する必要があります。曲げ半径と K ファクターは、金属がどのように伸縮するかを決定し、特定の複雑な形状を制限します。標準の板金プロセスを使用して、厚さ 0.250 インチのベースと厚さ 0.060 インチの壁を持つ部品を簡単に作成することはできません。ルーバーからフランジまでのすべてのフィーチャーは同じ均一なストックから形成する必要があり、折り曲げシーケンス中にフラット パターンが重なったり干渉したりしないように慎重に計画する必要があります。
精度のベンチマークは、これら 2 つの製造方法を大きく区別します。マシニング センターは通常、±0.001 インチから ±0.005 インチの公差を達成します。このレベルの精度は、機械部品のインターロック、ベアリングの嵌合、高精度の航空宇宙用バルブには必須です。シャフトをハウジングに圧入する必要がある場合、適切な機能を確保するために寸法のばらつきを厳密に制御する必要があります。剛性の高いマシン フレーム、高品質のリニア ガイド、高度な熱補償システムにより、最新のフライス盤や旋盤は生産工程全体にわたって一貫して厳しい公差を維持できます。
シート メタルの公差は通常、±0.010 インチから ±0.030 インチの範囲です。曲げ後の材料のスプリングバックにより、非常に厳しい公差を保持することが困難になります。プレス ブレーキで鋼片を曲げると、圧力が解放されると、材料は自然に元の平らな状態にわずかに戻ろうとします。オペレータは材料を過剰に曲げて補正する必要がありますが、材料の硬さと厚さの変化により正確な予測が困難になります。切断や溶接の熱によっても反りが生じます。曲げ機構により、剛性の切削工具と比較して、達成可能な精度が本質的に制限されます。
多くの場合、物理的寸法要件によって主なプロセスの選択が決まります。大型のエンクロージャ、シャーシ、構造パネルを巨大な金属ビレットから削り出すには、非常にコストがかかります。このような巨大な固体ブロックの機械時間と原材料コストにより、大規模な中空構造ではサブトラクティブ法は実用的ではありません。薄壁の箱を作るためだけに 500 ポンドのアルミニウム ブロックの 90% を除去すると、膨大な量の資源が無駄になり、高価な機械時間が何日も費やされます。
板金は、膨大な体積の設置面積を効率的に処理します。メーカーは平らなシートを切断して折り畳んで、大きなパネルや筐体を作成します。これにより、必要な構造上の設置面積を達成しながら、配送、取り扱い、材料費を最小限に抑えることができます。サーバー ラックや産業用制御キャビネットは、折り畳まれた金属シートに完全に依存しており、固体金属の過剰な重量を発生させることなく大きな内部容積を提供します。複数の大型部品を 1 枚の標準サイズのシートにネストできる機能により、これらの大規模コンポーネントの材料使用がさらに最適化されます。
セットアップ コストは 2 つの方法で大幅に異なります。機械加工には、ビレットをしっかりと保持するために広範な CAM プログラミングとカスタム治具が必要です。プログラマは、すべてのツールの動きを定義し、適切なカッターを選択し、クラッシュを防ぐためにプロセスをシミュレートする必要があります。板金では、フラット パターンの生成とプレス ブレーキのセットアップが必要です。オペレータは、必要な曲げ半径に合わせて正しい V ダイとパンチを選択し、バックゲージの位置をプログラムします。どちらのプロセスも事前のエンジニアリング時間が必要ですが、セットアップの性質によって最も効率的な生産量が決まります。
カスタム プロトタイピング段階では、CAD モデルを反復処理することがリード タイムに影響します。新しい機械加工ツールパスのプログラミングは、多くの場合、板金の曲げ代やレーザー カッターのネスティング レイアウトを再計算するよりも高速です。穴を 0.100 インチ移動する必要がある場合、CAM プログラマーは単純に座標を更新します。板金では、穴を移動するときに、近くの曲げ操作中に穴が変形しないようにフラット パターン全体を調整する必要がある場合があります。ただし、サイクル タイムにより、スケールが大きくなると利点が変わります。板金のパンチングとレーザー切断は、大量の場合は非常に高速です。総生産量に関係なく、部品ごとの加工サイクル タイムは比較的一定のままです。
生産段階 | CNC 加工ダイナミクス | 板金のダイナミクス |
|---|---|---|
プロトタイピングの速度 | ツールパスの迅速な更新、物理的なツールの変更は最小限に抑えられます。 | フラット パターンの再計算と潜在的なダイ スワップが必要です。 |
セットアップの複雑さ | 高 (カスタムワークホールディング、広範な CAM プログラミング)。 | 中程度 (標準ダイ、レーザー ネスティング ソフトウェア)。 |
大量生産のサイクルタイム | 静的 (部品ごとの切断時間は一定のままです)。 | 迅速 (パンチングとレーザー切断によるスケールの効率的)。 |
設計の反復コスト | 低から中 (ソフトウェア アップデート)。 | 中～高 (新しいフラット パターンが必要な場合があります)。 |
材料廃棄物は支出全体の中で重要な役割を果たします。サブトラクティブ製造では、チップとして 50% ～ 80% の材料が失われる可能性があります。最終的にリサイクル箱に送られる材料も含め、生のビレット全体の料金を支払います。シート メタル ネスティング ソフトウェアは、フラット パターンを未加工のシートにしっかりと詰め込むことで歩留まりを最大化し、多くの場合 80% ～ 90% の材料利用率を達成します。この原材料効率の違いは、生産を数千個に拡大する場合に主要な財務要因になります。
二次的な操作も最終コストに影響します。板金アセンブリでは、多くの場合、溶接、研削、仕上げが必要になります。溶接されたコーナーは見た目を美しくするために滑らかに研磨する必要があり、プロジェクトに手作業のコストが追加されます。機械加工された部品は、すぐに使用できる状態で機械から取り外されることがよくありますが、振動タンブラーで最小限のバリ取りを行うだけで済みます。最後に、大量の加工では切削工具を頻繁に交換する必要があります。エンドミルやドリルは磨耗して破損するため、この工具の磨耗も長期的な単価の計算に考慮する必要があります。
マシニングセンタは多種多様な固形物を扱います。理想的な候補には、優れた機械加工性と高い強度対重量比を備えた 6061 や 7075 などのアルミニウム合金が含まれます。硬鋼、ステンレス鋼、チタン、真鍮も非常に優れた性能を発揮しますが、それぞれに異なる切断戦略が必要です。デルリン、PEEK、ポリカーボネートなどのエンジニアリング プラスチックは、厳しい公差と特定の電気的または化学的特性を必要とする非金属用途によく使用されます。
材料の硬度は、加工時間と工具の摩耗に直接影響します。インコネルや硬化工具鋼などのより硬い材料には、遅い送り速度、堅固なセットアップ、および特殊な超硬またはセラミック切削工具が必要です。これにより、生産時間とコストが大幅に増加します。柔らかい合金は迅速に加工できますが、材料の汚れやカッター上のエッジの蓄積を防ぐために、すくい角の高い特定の工具形状が必要になる場合があります。選択した材料の機械加工性の評価を理解することは、実際の製造コストを正確に予測するのに役立ちます。
形成プロセスでは、破損せずに曲げることができる材料が必要です。理想的な候補には、冷間圧延鋼や 304 や 316 などのステンレス鋼グレードが含まれます。アルミニウム合金、特に 5052 は、優れた成形性と耐食性により非常に人気があります。銅は、その導電性と曲げやすさから、電気バスバーや接地コンポーネントにもよく使用されます。プレスブレーキに耐えるために、材料は強度と柔軟性の適切なバランスを備えていなければなりません。
延性、伸び率、引張強さは重要な特性です。これらの要因により、曲げ加工中の亀裂が防止されます。 7075-T6 アルミニウムなどの脆すぎる材料は、曲げ線に沿って破損し、部品が役に立たなくなります。設計者は、曲げ半径を材料の厚さと質に合わせなければなりません。厚くて硬い材料を鋭く曲げると、ほぼ確実に破損が発生します。高い伸び特性を持つ材料を選択すると、変形中に金属が工具の周りをスムーズに流れるようになります。
サブトラクティブ プロセスの設計には、コストが膨らみ、リード タイムが延長される可能性がある特有のリスクが伴います。エンジニアは、標準的なツールでは到達できない深くてアクセスできないポケットを設計することがよくあります。重要ではないフィーチャに不必要に厳しい公差を指定すると、機械工に低速の仕上げパスの使用や厳格な検査の実行を強いることになり、不必要にコストが上昇します。丸いエンドミルを回転させると自然に半径が残るため、鋭い内部コーナーを設計するには、ブローチや EDM プロセスなどの特殊で高価な工具が必要です。
一般的なエンドミルのサイズに合わせてコーナー半径を標準化し、より大型でより剛性の高い工具を使用できるようにします。
工具のたわみやびびりを防ぐために、フライス加工されたポケットの深さ対直径の比率を制限します。
嵌合部品に機能的に必要な場合にのみ厳しい公差を適用し、重要でない寸法は残しておきます。
加工中に部品を何度も反転または再配置する必要があるフィーチャーの設計は避けてください。
板金設計にはさまざまな課題があります。材料の厚さよりも小さい曲げ半径を指定すると、亀裂が発生し、折り曲げの構造的完全性が弱まります。穴やフィーチャーを曲げ線に近付けすぎると、金属が伸びて穴の真円が崩れるため、成形中に歪みが生じます。材料の粒子の方向を無視すると、粒子に平行に曲げると破損の可能性が高まるため、最終部品が弱くなります。
標準のツーリング半径を利用して、カスタムダイのチャージを回避し、一貫した曲げを確保します。
材料が V ダイにしっかりと固定されるように、メーカーが推奨する最小フランジ長を遵守してください。
曲げ許容値を確認し、フィーチャの歪みを防ぐために、製造前に必ずフラット パターン シミュレーションを実行してください。
材料の破れを防ぐために、複数の曲げが交わるコーナーにリリーフカットを設計します。
原材料の入手可能性はプロジェクトのタイムラインに影響を与えます。機械加工用のビレット在庫と製造用の平板在庫は、市況に応じてリードタイムが異なる場合があります。標準的なアルミニウム シートはすぐに入手できる場合がありますが、特定の直径のチタン棒材の場合は数週間の納期が必要になる場合があります。標準的な材料のサイズと厚さに基づいて設計することで、サプライ チェーンの遅延を軽減し、プロジェクトをスケジュールどおりに進めることができます。
マシンの可用性のボトルネックも配送スケジュールに影響します。高度な 5 軸マシニング センターは、その特殊な性質と需要の高さから、標準の 2D レーザー カッターよりも待ち時間が長いことがよくあります。店舗には 10 台のレーザー カッターがあるかもしれませんが、5 軸ミルは 2 台しかありません。選択した製造パートナーの能力を理解することは、現実的なリードタイムの予想を設定し、サプライチェーンの混乱を防ぐのに役立ちます。設計を多様化して、より容易に利用できるプロセスを利用すると、市場投入までの時間を短縮できます。
多くの複雑なアセンブリでは、両方のプロセスを戦略的に組み合わせる必要があります。特定の用途では、どちらの方法も単独では十分ではありません。 1 つのプロセスに厳密に依存すると、多くの場合、設計の妥協やコストの高騰につながります。サブトラクティブ マニュファクチャリングとフォーマティブ マニュファクチャリングの両方の強みを活用することで、エンジニアリング チームは、経済性を維持しながら厳しい性能基準を満たし、高度に最適化された製品を作成できます。
一般的な例は、板金電子筐体です。本体には折り曲げ板金を採用し、軽量化と大きな内容積を実現しました。内部では、機械加工されたアルミニウム ヒートシンクが電子機器からの熱負荷を管理します。機械加工された取り付けスタンドオフにより、板金だけでは保証できない正確な PCB 位置合わせが保証されます。両方の機能を備えたメーカーから調達することで、ベンダー管理のオーバーヘッドが軽減されます。この統合されたアプローチにより、構造的剛性、精密な嵌合、および全体の重量のバランスが効果的にバランスされ、優れた最終製品が得られます。
板金加工とサブトラクティブ加工のどちらを選択するかは、特定のプロジェクトの要件に完全に依存します。高精度、複雑な 3D 形状、厳密な嵌合公差、および特定の表面仕上げにおいて、どのプロセスが客観的に優れているかということではありません。均一な厚さが許容され、大きなエンベロープが必要で、大容量の拡張性が必要な軽量のエンクロージャ、ブラケット、パネルには、成形シート メタル プロセスを選択してください。
無錫 Ingks Metal Parts は、 世界中の顧客向けに精密 CNC 機械加工、板金製造、およびカスタム金属部品の製造を専門としています。同社は、高度な生産能力と経験豊富なエンジニアリング サポートに支えられ、さまざまな産業用途に合わせた高品質のプロトタイプおよび生産ソリューションを提供しています。製造方法は、部品の幾何学、公差、および体積の制約に合わせて調整する必要があります。
現在のコンポーネント設計の徹底的な DFM レビューを実施して、コスト削減の機会を特定します。
生産量の予測を評価して、製品ライフサイクルに対して最も費用対効果の高い拡張戦略を決定します。
CAD ファイル (STEP または IGES 形式) を製造パートナーにアップロードして、技術的な相談を受けてください。
どちらかの製造方法が可能な設計の場合は、両方のプロセスの比較見積もりをリクエストしてください。
A: ボリュームと形状によって異なります。機械加工では、プロトタイプのセットアップ コストは低くなりますが、大規模になると部品あたりのコストが高くなります。板金のセットアップコストは高くなりますが、サイクルタイムが速いため、大量生産ではユニットあたりのコストがはるかに安くなります。
A: はい。マシニング センターは、板金コンポーネントの二次加工を頻繁に実行します。これには、精密なねじのタッピング、公差の厳しいポケットのフライス加工、標準のパンチングやレーザー切断では達成できない特定の嵌合領域の表面仕上げなどが含まれます。
A: 機械加工は通常、初期プロトタイプのリードタイムを短縮します。多くの場合、3D CAD モデルからツールパスを生成する方が、レーザー ネストのプログラミング、曲げ控除の計算、単一のシート メタル パーツ用のプレス ブレーキ ツールのセットアップよりも高速です。
A: 機械加工では、通常、±0.001 インチから ±0.005 インチの厳しい公差が達成されます。板金製造では、材料のスプリングバックや曲げの仕組みにより、一般に±0.010インチから±0.030インチの範囲のより緩やかな公差が適用されます。
A: パンチングやレーザー切断の速度が速いため、大量のシートメタルに非常に有利です。部品ごとの加工サイクル時間は一定のままであるため、複雑な 3D ジオメトリが厳密に必要でない限り、数万ユニットをスケールする場合のコスト効率が低くなります。
A: 電子エンクロージャには、ほとんどの場合、板金製造の方が適しています。均一な壁を持つ大型で中空の軽量ボックスを効率的に作成します。固体ブロックからエンクロージャを機械加工すると、大量の材料と機械時間が無駄になります。
