大量生産中に構造的または幾何学的欠陥が発見されると、重大な運用リスクが生じます。エンジニアリング チームは、最終用途の材料を使用して、形状、適合性、機能を物理的に検証する必要があります。未検証の設計のためのハードツールへの投資は、依然として戦略的に危険です。本格的な製造に着手する前に、部品をテストするための信頼できる方法が必要です。
ここで、 シート メタル プロトタイピングが デジタル CAD モデルとスケーラブルな製造の間の橋渡しとして機能します。これにより、エンジニアリング チームは、生産ツールを完成させるずっと前に、構造の完全性をテストし、材料の挙動を評価し、製造可能性を確認できます。実際の量産グレードの合金から機能テスト モデルを製造することで、推測に頼る必要がなくなりました。このプロセスがどのように機能するか、製造可能性を考慮して設計を最適化する方法、およびハードウェア開発サイクルを加速するために適切な製造パートナーを選択する方法を学びます。
板金プロトタイピングでは、量産グレードの材料を利用して、積層造形 (3D プリンティング) では再現できないことが多い正確な機能テストを提供します。
プロトタイプ段階で製造容易性設計 (DFM) を統合すると、少量生産または大量生産に移行する際の部品あたりのコストとリードタイムが大幅に削減されます。
主なコスト要因には、部品の複雑さ (曲げ/セットアップの数)、二次的な作業 (溶接、仕上げ)、および非標準のハードウェア要件が含まれます。
製造パートナーを選択するには、社内の能力、品質コンプライアンス (ISO 9001 など)、市場投入までのスピード (ラピッド プロトタイピングの場合は通常 2 ～ 5 日) を評価する必要があります。
目次
板金プロトタイピングは、平らな金属ストックから物理テスト モデルや新しいコンセプトの製品を製造するために使用されるサブトラクティブおよび造形的製造プロセスです。部品を層ごとに構築する積層法とは異なり、このアプローチでは実際の金属シートを切断、曲げ、接合します。エンジニアはこのプロセスを使用して、最終生産を目的とした正確な材料を使用して設計を検証します。成形された金属部品を手に持つと、その剛性、重量、組み立て特性を物理的に確認できます。
目的は物理的なオブジェクトを作成することだけではありません。主な目的は、生産プロセス自体を検証することです。材料の破損や公差の積み重ねの問題が発生することなく、設計を確実に切断、曲げ、大規模に組み立てることができることを確認する必要があります。プロトタイプが成功すると、その幾何学的特徴が実際の製造条件下でも維持されることが証明されます。プロトタイプの曲げ中にフランジが破れた場合は、数千個のユニットを注文する前に、フラット パターンまたは材料の選択を調整する必要があることがすぐにわかります。
「見た目が似ている」プロトタイプと「機能的に似ている」プロトタイプを区別する必要があります。 「似ている」モデルは単に工業デザインと美学を示すものであり、多くの場合発泡体やプラスチックで作られています。 「実際に動作する」シートメタルのプロトタイプは、厳密な応力、熱、および結合テストを受けます。最終製品とまったく同じように、負荷に耐え、熱を放散し、他の機械コンポーネントと接続します。
エンクロージャとキャビネットのテストは、このプロセスの主な用途です。シートメタルは、優れた電磁干渉 (EMI) シールドと耐久性を提供します。プロトタイピングにより、敏感な電子機器の内部クリアランスを検証し、換気パターンをテストし、アクセス パネルが正しく位置合わせされていることを確認できます。プリント基板 (PCB) を物理的に取り付け、ケーブルを配線して干渉をチェックできます。
構造ブラケットとマウントにも厳密な物理的検証が必要です。エンジニアはプロトタイプを利用して、動的条件下で耐荷重能力と応力耐性をテストします。物理的テストでは、有限要素解析 (FEA) で過小評価される可能性のある、曲げや取り付け穴付近の応力集中が判明することがよくあります。プロトタイプのブラケットをテスト治具にボルトで固定し、実際のトルクと振動を加えることができます。
シャーシとサブアセンブリは、複雑なハードウェアのバックボーンを形成します。これらのコンポーネントのプロトタイピングにより、マルチコンポーネント システムとモジュラー ハードウェアの正確な位置合わせが保証されます。複雑なアセンブリを扱う場合、合わせ面が正確にフィットしていることを確認することで、最終的な統合時のやり直しを防ぐことができます。複数の曲げパーツにわたって穴のパターンが完全に揃っているかどうかを確認できます。
プロトタイプの分類 | |||
試作タイプ | 主な目的 | 代表的な材質 | テストの焦点 |
|---|---|---|---|
似ている | 視覚的評価、人間工学的チェック | プラスチック、発泡体、薄ゲージアルミニウム | 美学、ユーザーインタラクション |
ワークスライク | 機能検証、負荷テスト | 量産グレードのスチール、アルミニウム、ステンレス | 構造の完全性、熱性能 |
プリプロダクション | 製造工程の検証 | 正確に指定された生産合金 | 公差スタックアップ、組み立てワークフロー |
レーザー切断は高精度を実現し、複雑な形状に最適です。カスタム ツールを必要とせずに、迅速な対応が可能になります。最新のファイバー レーザーは、さまざまな合金を素早く切断し、最小限のバリ取りできれいなエッジを残します。このため、レーザー切断は、プロトタイプの初期フラット パターンを生成するための頼りになる方法になります。 DXF ファイルをアップロードするだけで、レーザーによって数分で正確なプロファイルが切断されます。
ウォータージェット切断には別の目的があります。これは主に、熱影響部 (HAZ) の影響を受けやすいより厚い材料または合金に使用されます。ウォータージェット切断は冷間プロセスであるため、切断端に沿った熱による歪みや冶金学的変化が防止されます。これは、材料の質を完全に変更しない必要がある特定の航空宇宙または医療用途に非常に関連しています。
パンチングは、複数の標準穴、ルーバー、または押し出しフィーチャーを必要とするプロトタイプにとって、依然として高いコスト効率を維持します。 CNC タレットプレスは、標準的なツールを利用して形状を迅速に打ち抜き、生産までのギャップを埋めます。外側のプロファイルではレーザー切断の方が高速ですが、平らなシートにディンプルや皿穴などの形状フィーチャを直接作成するには、パンチングの方が優れています。タレットプレスは、レーザーで通気孔をトレースするよりもはるかに速く、格子状の通気孔を打ち抜くことができます。
曲げ加工の試作にはプレスブレーキが標準装備されています。オペレーターは標準的な V ダイとパンチを使用して、平らなシートを最終的な 3D 形状に折り曲げます。このステップでは、材料の厚さと合金の種類に基づいて、曲げ許容値と K ファクターを慎重に計算する必要があります。正確なフラット パターンの生成は、曲げプロセス中に特定の材料がどのように伸びるかを理解することに完全に依存しています。 K ファクターが間違っていると、曲げ部品の最終的な全体寸法が公差外になります。
材料の厚さに基づいて適切な V ダイ幅を選択します。
材料の亀裂を避けるために必要なパンチ半径を決定します。
曲げ控除を計算して、正確なフラット パターンを生成します。
スクラップ片にテスト曲げを実行して、角度とフランジの長さを確認します。
最終成形に向けてプレスブレーキのバックゲージとラム深さを調整します。
TIG、MIG、スポット溶接などの溶接は、構造接合部や熱変形のリスクを評価するために必要です。プロトタイピングにより、溶接工は反りを最小限に抑える最適な溶接順序を決定できます。また、エンジニアが連続溶接が必要かどうか、または必要な構造的完全性を得るにはステッチ溶接で十分かどうかを判断するのにも役立ちます。 TIG 溶接は、薄いゲージのアルミニウム エンクロージャの正確な制御を提供し、MIG 溶接は、より重い鉄骨フレームの速度を提供します。
ハードウェアの挿入は重要な組み立て手順です。チームは、機械的な組み立てに標準の PEM ファスナー、スタンドオフ、リベットを使用します。プロトタイピングでは、取り付けツール用の留め具の周囲に十分なクリアランスがあること、およびハードウェアが局所的な変形を引き起こすことなく合わせ面に対して平らに配置されていることを確認します。ハードウェア プレスが成形部品の穴の位置に到達するのに十分なスロート深さを持っていることを確認する必要があります。

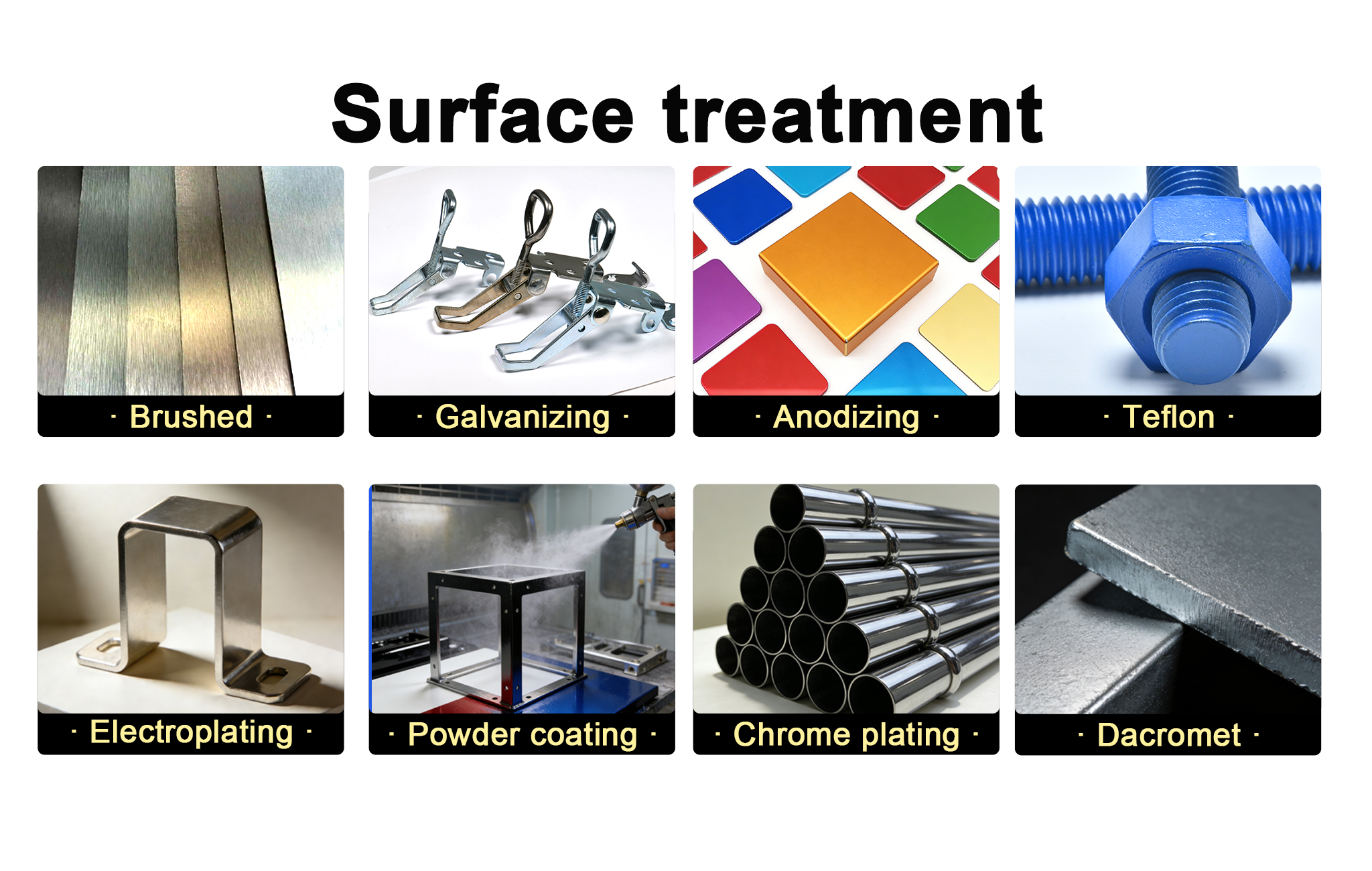

機能的および外観的な仕上げの評価は、プロトタイピング段階の最終ステップです。エンジニアは、粉体塗装、陽極酸化、化学皮膜、ビーズブラストをテストして、耐久性、耐食性、美的魅力を評価します。プロトタイピングは、導電性表面にマスキングが必要かどうか、および仕上げの厚さが部品全体の公差にどのような影響を与えるかを判断するのに役立ちます。パウダーコートを厚くすると、容易に十分な厚みが増し、嵌合部品が正しく取り付けられなくなる可能性があります。
3D プリントでは制約のないジオメトリが提供されるため、デザイナーは複雑な内部チャネルや有機的な形状を作成できます。ただし、成形されたシートメタルの正確な等方性の機械的特性、熱伝導率、および表面仕上げが欠けていることがよくあります。追加パーツは、層のラインに沿って脆弱性を示す可能性があります。板金では、実物に近い材料テストが行われ、プロトタイプが機械的ストレス下で最終的な打ち抜きまたは成形された部品とまったく同じように動作することが保証されます。プラスチック 3D プリントされたエンクロージャの EMI シールドを正確にテストすることはできません。
CNC 加工は、複雑で堅牢な高公差部品に最適です。固体ブロックから材料を除去して、正確な寸法を実現します。ただし、薄壁のエンクロージャやブラケットの場合、板金製造に比べて非常に非効率で高価です。固体ビレットから薄壁の箱を機械加工すると、大量の材料が無駄になり、過度の機械時間がかかります。板金成形では、材料の無駄を大幅に減らして、より速く同じ形状を実現します。
製法比較 | |||
特徴 | 板金プロトタイピング | 3D プリント (プラスチック) | CNC加工 |
|---|---|---|---|
材料特性 | 正確な量産合金 | 模擬プラスチックまたはそれより弱いプラスチック | 正確な量産合金 |
薄肉部品 | 高効率 | 反りや脆さが生じやすい | 材料の無駄が多く、時間がかかる |
リードタイム | 2～5日 | 1～3日 | 3～7日 |
ジオメトリの制限 | 曲げルールによる制約 | 制約なし | ツールへのアクセスによる制限 |
ソフトツーリングには、ユニバーサルプレスブレーキダイ、レーザーカッター、一時的なツーリングセットアップの利用が含まれます。製造工場は、さまざまな角度や半径を形成するための標準的なパンチとダイのライブラリを維持しています。このアプローチでは、初期費用が最小限で済むため、設計の反復に非常に柔軟な対応が可能になります。穴を移動する必要がある場合、またはフランジを長くする必要がある場合、エンジニアは CAD ファイルを更新し、新しいフラット パターンをカットするだけです。これにより、アジャイルなハードウェア開発に不可欠な迅速なターンアラウンドタイムが可能になります。カスタム金型の加工に何週間も待つ必要はありません。
ハードツーリングとは、カスタム順送金型と専用のスタンピングツールを設計することを指します。これらのツールは、単一の自動ストロークでパーツのスタンプ、穴あけ、成形を行います。その代償として、初期資本支出が高額になり、工具自体を製造するまでのリードタイムが長くなります。ただし、ハード ツールが稼働すると、大量生産において部品あたりのコストが非常に低くなります。ハード ツールに資本を投入する前に設計を検証するには、ソフト ツールを使用したプロトタイピングが必須の前提条件です。高硬度工具鋼を切断する前に、設計形状を完全に固定する必要があります。
曲げ半径を材料の厚さよりも厳しく指定すると、亀裂が発生します。このリスクは、6061-T6 アルミニウムなどのより硬い合金では特に高くなります。曲げの外側が極限引張強度を超えて伸びると、材料は破壊します。これを軽減するには、部品全体の曲げ半径を標準化し、機械のセットアップ時間を短縮します。鋭い曲げや複雑な成形が必要なコンポーネントには、5052 アルミニウムや冷間圧延鋼などの成形可能な合金を利用します。 6061-T6 を使用する必要がある場合は、故障を防ぐためにさらに大きな曲げ半径が必要になります。
穴やスロットを曲げ線に近付けすぎると、成形プロセス中にフィーチャの歪みが発生します。金属がダイの上で伸びると、近くの穴が丸くなり、公差が損なわれ、ハードウェアの挿入ができなくなります。曲げ半径から穴の端までの最小距離を材料の厚さの 2.5 ～ 3 倍に維持してください。これにより、曲げ時にフィーチャーが安定した状態を維持できます。曲げの近くに穴をあけなければならない場合は、成形後に穴を開ける必要がある場合があり、これにより二次加工が追加され、コストが増加します。
重要ではない寸法の公差が大きすぎると、プロトタイプのコストが飛躍的に増加します。曲げ板金部品の機械加工公差が要求されると、製造業者は手作業によるゆっくりとした検査と調整サイクルを余儀なくされます。重要な嵌合面にのみ厳しい公差を適用してください。他のすべての寸法については、標準の板金公差 (通常は +/- 0.005 ～ 0.010 インチ) を信頼してください。このアプローチにより、精度と製造効率のバランスが取れます。ブランケット +/- 0.001 インチ公差ブロックをシート メタル図面に適用しないでください。
プレスブレーキ設定の変更を最小限に抑えるために、曲げ半径を一定に保ちます。
すべてのフランジが V ダイ開口部にまたがるのに十分な長さであることを確認してください。
歪みを防ぐために、切り欠きや穴を曲げ線から離して配置します。
可能な場合は、複数の部品を溶接するのではなく、単一のシートから部品を形成するように設計します。
カスタム加工の遅延を避けるために、標準のハードウェア サイズを指定します。
原材料費と労働力およびセットアップ時間の比率を分析することが重要です。プロトタイピングでは、セットアップ時間の方が材料費を上回ることがよくあります。レーザーのプログラミング、プレス ブレーキの構成、および初品検査の実行には、かなりの労働時間がかかります。安価な冷間圧延鋼で作られた部品であっても、6 つの異なる曲げ設定とカスタム治具の製造が必要な場合は、依然としてコストが高くなる可能性があります。実際の金属の価格は 5 ドルですが、エンジニアリングとセットアップにかかる時間には数百ドルかかる場合があります。
複数の曲げセットアップ、カスタム工具の要件、および手動溶接により、リードタイムが大幅に延長されます。シンプルなブラケットは 2 日以内に発送される場合があります。完全に溶接された複数部品のシャーシでは、研削、ハードウェアの挿入、粉体塗装が必要となり、納期が 1 ～ 2 週間に延びます。プロトタイプ段階での二次的な操作を最小限に抑えることで、テストが迅速化され、初期コストが削減されます。溶接ジョイントをリベット留めフランジに置き換えることができれば、プロトタイプのスケジュールを数日節約できます。
既製のハードウェアを指定することで、プロジェクトをスケジュール通りに進めることができます。標準の PEM ナットとスタンドオフはすぐに入手できます。カスタム加工のインサートが必要な場合、調達に遅れが生じ、全体のコストが上昇します。組み立て中の迅速な可用性とシームレスな統合を確保するために、可能な限り標準のハードウェア カタログに基づいて設計します。プロトタイプに海外から出荷される特殊なメトリック スタンドオフが必要な場合、テスト スケジュール全体が停止します。
ベンダーが迅速な 1 回限りのプロトタイプのみを提供するのか、それとも正確なプロトタイプ プロセスを少量生産に拡張できるのかを評価します。速度のみを重視して最適化されたショップでは、部品を迅速に配送するために拡張性のない方法を使用する可能性があります。強力なパートナーがギャップを埋め、完全な再設計を必要とせずにパイロット生産に簡単に移行できるプロセスを使用します。承認されたプロトタイプを受け取り、同じフラット パターンと曲げプログラムを使用して 50 個のユニットのバッチをすぐに実行できる製造業者が必要です。
多様なデザイン形式を取り込むパートナーの能力を評価します。優秀な製造業者は、ラフな手書きスケッチや 2D PDF プリントから、STEP、IGES、SolidWorks などの完全に定義された 3D CAD ファイルまで、あらゆるものを扱います。これらは堅牢なエンジニアリング サポートを提供し、大まかな概念を DFM 対応モデルに変換します。この多用途性により、社内の製図能力に関係なく、アイデアを確実に進めることができます。優れたショップは、金属を切断する前に、STEP ファイル内のフラット パターン エラーを検出します。
ベンダーの機械とソフトウェアの機能を評価します。複雑な成形シーケンスを効率的に処理できる多軸プレス ブレーキを探してください。マテリアルハンドリングタワーを備えた自動レーザーカッターは、スピードと一貫性へのこだわりを示しています。さらに、ソフトウェアはネイティブ CAD ファイルを受け入れ、自動フラット パターン生成を実行して、プログラミング エラーを減らし、画面からマシンへの移行を加速する必要があります。オフライン プログラミング機能を備えた最新のプレス ブレーキにより、工場は実際の機械を固定する前に曲げプロセスをデジタルでシミュレートできます。
たとえプロトタイプであっても、品質保証には交渉の余地はありません。 First Article Inspection (FAI) レポートを含む、検査レポート機能を検証します。正しい合金をテストしていることを保証するために、材料証明書を提供する必要があります。航空宇宙分野の AS9100 や一般製造分野の ISO 9001 などの業界標準への準拠は、一貫した正確な部品を提供できる成熟した品質管理システムを示しています。内部テストを開始する前に、プロトタイプが寸法要件を満たしていることを証明する文書が必要です。
シート メタルのプロトタイピングは、生産ツールに着手する前に、エンクロージャ、ブラケット、シャーシ、構造コンポーネントを検証するための重要なステップであり続けます。開発サイクルの初期段階で DFM、材料選択、製造プロセス、品質管理を最適化することで、メーカーはエンジニアリング リスクを軽減し、製品開発時間を短縮し、プロトタイプから生産までスムーズに移行できます。
Wuxi Ingks Metal Parts は、 幅広い業界の顧客向けのカスタム板金製造、精密 CNC 加工、金属スタンピング、ラピッド プロトタイピング サービスを専門としています。経験豊富なエンジニア、高度な製造設備、厳格な品質管理を備えた同社は、顧客がより短いリードタイムと信頼性の高い製造サポートを備えた高品質ですぐに生産可能な金属部品の開発を支援します。
現在の 3D CAD モデルを確認し、曲げ半径がきついか、曲げ線に近すぎる位置にある穴を特定します。
最終的な設計を STEP ファイルとしてエクスポートし、重要な公差が明確にマークされた付属の 2D PDF 図面を生成します。
PEM ナットやスタンドオフなど、必要なすべての標準ハードウェアの詳細を記載した部品表 (BOM) を作成します。
包括的な DFM レビューと見積依頼 (RFQ) のために、完全なドキュメント パッケージを認定製造パートナーに提出してください。
A: レーザー切断と基本的な曲げのみを必要とする単純な部品の標準リードタイムは 2 ～ 5 日です。溶接、ハードウェアの挿入、または粉体塗装などの特殊な表面仕上げを含む複雑なアセンブリの場合、通常、リードタイムが 1 ～ 2 週間に延長されます。
A: 一般的な材料には、優れた成形性を備えたアルミニウム 5052、耐食性を備えたステンレス鋼 304 および 316、構造強度を備えた冷間圧延鋼、導電性を備えた銅などがあります。材料の選択は、最終部品の機能要件に大きく依存します。
A: ソフト ツーリングでは、汎用の既製プレス ブレーキ ダイとレーザー カッターを利用してカスタム治具なしで部品を形成するため、プロトタイピングの費用対効果が高くなります。ハード ツーリングには、大量生産向けに設計されたカスタム スタンピング 金型の製造が含まれ、多額の先行投資が必要です。
A: 製造容易性を考慮した設計 (DFM) は、曲げ半径を標準化し、曲げ線から離れた適切な穴の配置を確保し、過度に厳しい公差を回避することでコストを削減します。これにより、機械のセットアップ時間が最小限に抑えられ、材料の破れが防止され、手作業によるやり直しの必要がなくなります。
A: 3D プリントは概念モデルには優れていますが、形成された金属の正確な等方性機械的特性、熱伝導率、または構造的挙動を再現することはできません。板金のプロトタイピングは、部品が実際の負荷に耐える必要がある機能テストに必要です。
