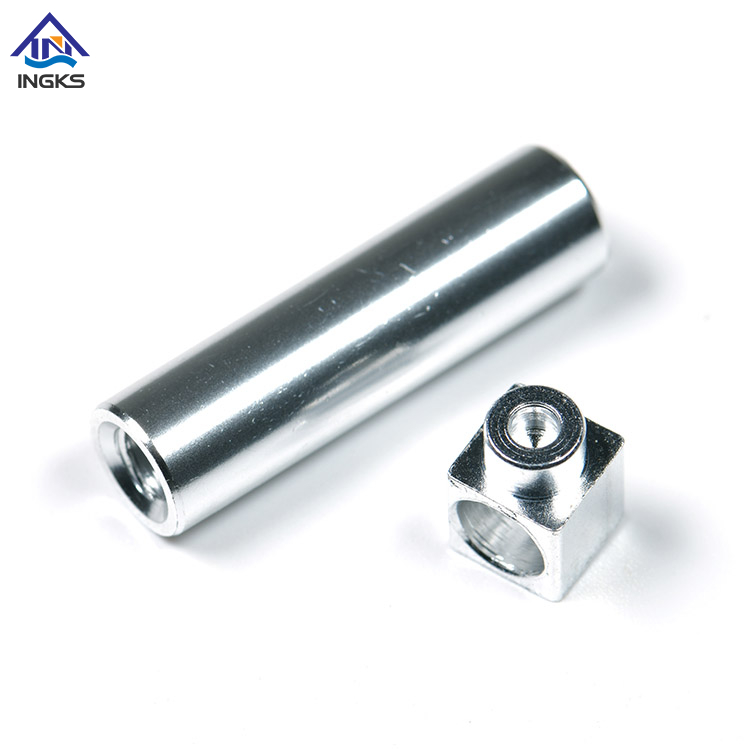

表面仕上げが一貫していない場合、配合コストがかかり、製造プロセス全体に波及します。部品が厳しい表面粗さ要件を満たしていない場合、二次加工費用が発生し、部品が不合格となり、機械的公差が損なわれることになります。航空宇宙、医療機器製造、精密自動車などの一か八かの業界では、仕上げが悪いと部品に致命的な故障が発生したり、数千ドル相当の不良品が発生したりする可能性があります。中心的な課題は、工具の摩耗を促進したり熱損傷を引き起こしたりすることなく、材料除去率とサイクルタイムを正確な表面粗さの要件とバランスさせることにあります。
完璧な CNC フライス仕上げを達成するには 、体系的で変数制御されたアプローチが必要です。基本的な試行錯誤から離れるということは、エンジニアリングされたソリューションに焦点を当てることを意味します。これには、機械の剛性の習得、最適なツーリング形状の選択、ツールパス戦略の改良、目視検査ではなく検証可能な測定に依存することが含まれます。これらの変数を制御することで、マシンからすぐに一貫した高品質の結果が保証されます。
剛性には妥協の余地はありません。完璧な CNC フライス加工の仕上げには、機械の基礎やスピンドルの状態からワーク保持、平行、工具の突き出しに至るまで、あらゆるレベルで振動を排除する必要があります。
直感よりもパラメーターの精度: 最適な仕上げは、比表面積 (SFM) とチップ負荷の計算を決定します。送り速度を下げて RPM を上げるだけでは、摩擦や加工硬化が発生することがよくあります。
戦略的な工具の選択: 刃数、ねじれ角、ワイパー形状、および材料固有のコーティングが、切りくず排出と表面品質に直接影響します。
データ駆動型検証: BoFU の評価には目視検査では不十分です。真の品質管理には、表面粗さチャートと表面粗さ計による Ra、Rz、RMS 値の検証が必要です。
目次
最終パスで荒加工パラメータや一般的なメーカーのチャートに依存すると、表面テクスチャが最適ではなくなり、工具の早期故障が発生します。荒加工では材料の除去が優先されますが、仕上げでは精度と表面の完全性が要求されます。間違ったパラメータを使用すると、多くの場合、エッジの蓄積、ビビリマーク、寸法の不正確さが発生します。最終パスに合わせて特定の速度とフィードを計算する必要があります。
パラメータを最適化するには、荒加工パスと比較して、1 分あたりの表面フィート (SFM) を 10 ～ 20% 増加させます。これにより、エッジの蓄積が減り、材料をよりきれいに切断できます。同時に、刃当りの送り（チップロード）を下げてスカラップ高さを下げます。ただし、工具が単に表面をこするのではなく実際に切断していることを確認するために、最小限のしきい値を維持してください。摩擦により過剰な熱が発生し、加工硬化が発生します。高送り仕上げ加工の場合は、チップ正面フライスにワイパー形状を実装します。これによりを劣化させることなく、大幅に高い送り速度が可能になります。 、CNC フライス加工の仕上げ.
サイクル タイムの増加と手動の後処理の排除との間のトレードオフを評価します。仕上げパスが遅いと機械の時間が増える可能性がありますが、手動の研磨やサンディングを排除すると、多くの場合、最終的な節約とより一貫した部品が得られます。将来の参照のために成功したパラメータを文書化します。
パラメータ | 荒削り戦略 | 仕上げ戦略 |
|---|---|---|
地表映像 (SFM) | ベースラインのメーカー推奨 | エッジの蓄積を防ぐために 10 ～ 20% 増加します |
刃当りの送り（切りくず荷重） | 工具の安定性の最大許容値 | スカラップの高さを最小限に抑えるために小さくしますが、こすらないようにしてください |
切込み量(ラジアル) | 高いかみ合い (例: 工具直径の 40 ～ 50%) | エンゲージメントが低い (例: 0.005 ～ 0.015 インチの許容値) |
工具の選択は表面品質に直接影響します。荒加工で使用される 2 ～ 3 枚の刃から、仕上げ加工用の 4、5、または 7+ 枚の刃に移行すると、低い切りくず負荷を維持しながら、より高い送り速度が可能になります。刃数が増えたことにより、より繊細な仕上がりが得られます。ねじれ角も重要な役割を果たします。アルミニウムなどの柔らかい材料には、高ねじれエンドミル (45°+) を使用して、材料をきれいに切断します。逆に、高調波を減衰させ、強靱な合金のびびりを防ぐには、可変ねじれ工具を使用します。
コーティングはワークの材質に適合する必要があります。 TiAlN、AlTiN、または ZrN コーティングを特定の合金に適合させると、摩擦が軽減され、材料の溶着が防止され、工具寿命が延長されます。コーティングされた鋭い刃先がきれいに切断され、優れた表面が残ります。アルミニウムなどの粘着性のある素材でコーティングされていない工具はすぐに摩耗し、部品が台無しになります。
導入のリスクに注意してください。深いポケットで刃数の多い工具を使用すると、切りくずの詰まりや再切削が発生する可能性があります。切りくずを再切削すると、即座に仕上げが台無しになり、工具が破損する可能性があります。高刃エンドミルを使用する場合は、常に適切な切りくず排出を確保してください。
アルミニウムの荒加工で最大の切りくず排出を得るには、2 ～ 3 枚の刃を使用してください。
スチールやチタンの仕上げパスの場合は、5 枚以上のフルートに切り替えてください。
倍音共鳴を分散するには、可変ピッチ/可変ヘリックス設計を選択してください。
非鉄材料にはかじりを防止するためにZrNコーティングを施します。
切削熱に耐えるために、高温合金に AlTiN コーティングを適用します。
クライムミリングと従来のミリングのどちらを選択するかは、表面品質に大きく影響します。クライムミリングでは、切りくずの厚さが最大からゼロまで減少するため、一般に優れた仕上げが得られます。これにより、きれいなせん断面が残り、切削力がワークピースと治具に伝わり、安定性が向上します。従来のフライス加工は厚さゼロから開始されるため、工具が食い込む前に摩擦が発生し、熱が発生して表面が劣化します。
可能な限り、フィニッシュパスにはクライムミリングを義務付けます。切断動作により発熱が軽減され、摩擦が最小限に抑えられます。ただし、従来のフライス加工が必要な場合は特定してください。過剰なバックラッシュのある機械、重い鋳造スケールのある材料、または重度の加工硬化の場合は、工具がワークピースに引き込まれるのを防ぐために従来のフライス加工が必要な場合があります。
適切なフライス加工方向の成功基準には、工具痕が顕著に減少すること、および切削後縁の表面裂けが完全に除去されることが含まれます。クライムミリングパスを適切に実行すると、加工面全体に滑らかで一貫したテクスチャが残るはずです。
一般にビビリとして知られる微振動は、きれいな仕上がりの主な敵です。部品、ツール、または機械の動きは、表面の欠陥に直接変換されます。高品質のを実現するには、セットアップ全体の剛性を最大化することが不可欠です CNC フライス仕上げ.
ワークホールディングを標準バイスからアリ溝治具、真空チャック、またはカスタムソフトジョーにアップグレードして、表面接触を最大化します。負荷による部品のたわみを防ぐために、接地パラレルと高品質のクランプ キットを適切に使用してください。工具保持については、仕上げ工具用に ER コレットから焼きばめチャック、油圧チャック、またはミーリング チャックに移行します。優れた同心性と把握力を実現するホルダーです。たわみを最小限に抑えるために物理的に可能な限り、工具の突き出しに関する長さ対直径の比率 3:1 という厳密なルールを遵守してください。
プレミアムツールホルダーと剛性ワークホルダーアクセサリーの事前の ROI を評価します。高価ではありますが、スクラップ率を大幅に削減し、工具寿命を延ばし、一貫した仕上げを保証し、時間の経過とともに元が取れます。剛性の高いセットアップは精密機械加工の基礎です。
仕上げパスのために適切な量の材料を残すことが重要です。材料が多すぎると工具のたわみやびびりの原因になります。残量が少なすぎると、実際に切削することなく工具が擦れて熱が発生し、表面が加工硬化してしまいます。特定のツールと材料の組み合わせのスイートスポットを見つける必要があります。
仕上げ工具の刃先半径と同じかそれよりわずかに大きい余裕を残してください。これは通常、工具の直径と材質に応じて 0.005 インチから 0.015 インチです。荒加工パスで一定量の材料を残すようにして、工具の噛み合いが急激に激しくなるのを防ぎます。スパイクによりたわみが発生し、最終表面に目に見える痕跡が残ります。
Z 軸キャリブレーションのための正確なタッチオフ手順を実装します。後続の仕上げパスでは、目に見える滞留線や移行線を防ぐために、-0.01 mm 調整などの小さな負のオフセット開始高さを使用します。これにより、ツールパス間のシームレスなブレンドが保証され、垂直の壁を踏むことがなくなります。
材質の種類 | 推奨仕上げ代（ラジアル） | 注意事項 |
|---|---|---|
アルミニウム合金 | 0.005インチ - 0.010インチ | 鋭利な工具が必要です。かじりを防ぐために摩擦を避けてください。 |
炭素鋼 | 0.010インチ - 0.015インチ | 標準手当;一貫したチップロードを確保します。 |
ステンレス鋼(304/316) | 0.012インチ - 0.020インチ | 荒加工で残った加工硬化層の下を切削する必要があります。 |
チタン合金 | 0.008インチ - 0.012インチ | 厳密な熱管理が必要です。継続的な関与を維持します。 |
合計インジケーターの読み取り値は、表面仕上げの品質に直接相関します。 4 枚刃エンドミルに振れがある場合、実際に切削できるのは 1 枚または 2 枚の刃だけです。これにより、プログラムされたチップ負荷が効果的に変更され、不均一な摩耗や目に見えるビビリマークが発生します。振れは、刃数の多い仕上げ工具の理論上の利点を台無しにします。
ダイヤルインジケータを使用して、工具シャンクの振れを測定します。すべての仕上げ工具に対して、0.0002 インチまたは 5 ミクロン未満などの厳密な公差を確立します。振れがこの公差を超える場合は、工具またはホルダーを調整または交換する必要があります。最終パスで過度の振れを受け入れないでください。
仕上げ工具を取り付ける前に、スピンドルテーパ、コレット、およびツールホルダーを体系的に清掃してください。小さな破片でも大きな振れが生じ、最終パスが台無しになる可能性があります。すべての合わせ面を拭き取るなど、工具の取り付けに関する標準的な操作手順を実行します。
適切なクーラントと切りくずの除去戦略により、熱損傷や切りくずの再切断を防ぎます。フラッドクーラントは、仕上げへの熱損傷を防ぐため、チタンやステンレス鋼の温度制御に最適です。切りくずを洗い流し、切削ゾーンを安定させ、材料の加工硬化を防ぎます。
最小量の潤滑およびミストのセットアップは、必要な潤滑性を提供しながら超硬工具の熱衝撃を軽減するのに最適です。オープンセットアップでフラッドクーラントを混乱させることなく、非常に効率的な切りくず除去を実現します。高圧エアブラストは、アルミニウムや工具鋼の深いポケットの仕上げに、深い傷の原因となる切りくずの再切断を防ぐために不可欠です。
熱衝撃に注意してください。クーラントを断続的に適用すると、超硬インサートに微小な亀裂が発生し、切れ刃とその結果得られる仕上げが劣化する可能性があります。液体冷却剤を使用する場合は継続的に適用するか、熱衝撃が懸念される場合は完全にエアブラストに切り替えてください。
曲面でのファセット加工は、多くの場合、物理的なツールの問題ではなく、ソフトウェアまたはコントローラーのデータ枯渇の問題です。マシンが滑らかな円弧の代わりに点から点への直線的な動きを受け取ると、マシンは途切れを起こし、ファセット仕上げが残ります。マシンの機能に合わせて CAM 出力を最適化する必要があります。
CAM ソフトウェアでポイントツーポイントの直線移動 (G1) の代わりに円弧フィッティング (G2/G3 出力) を有効にします。マシン コントローラーの先読み機能に合わせて、CAM 許容値とスムージング設定を調整します。ステップオーバー パラメータを最適化して、3D サーフェス ツールパスのスカラップの高さを最小限に抑えます。
目標は、マイクロスタッターのないスムーズで連続的なマシンの動きです。これにより、3D 輪郭のある表面がガラスのような仕上がりになり、手作業での仕上げの必要性が最小限に抑えられます。 G コードを確認して、円弧が正しく出力されていることを確認します。
素材が異なれば、まったく異なる仕上げ戦略が必要になります。アルミニウムはエッジが蓄積しやすいです。工具に溶接せずにきれいにせん断するには、高度に研磨されたフルート、鋭い切れ刃、および高い SFM が必要です。以前にスチールに使用していた工具を使用すると、アルミニウムの仕上がりが悪くなります。
ステンレス鋼（304/316）は加工硬化しやすいです。工具が擦るのではなく確実に切削できるようにするための決定的な切りくず荷重と、びびりを防ぐための非常に剛性の高いセットアップが必要です。チタンは熱伝導率が低いため、熱が切断ゾーンに留まります。厳密な熱管理、低い SFM、一定の工具係合角度が必要です。荒加工にはトロコイドミーリングを使用し、仕上げ加工には厳密な取り代管理を使用します。
特定の合金に基づいてアプローチを調整してください。フィニッシュパスに画一的な戦略を使用しないでください。手持ちの材料に合わせて工具、速度、送り、クーラントを調整します。
「ピカピカに見える」というのは技術仕様ではありません。真の品質管理には検証可能なデータが必要です。 Ra (平均粗さ) と Rz (平均粗さ深さ) を定義し、部品の機能に基づいてそれぞれを指定するタイミングを理解します。目視検査は非常に主観的であり、間違いが発生しやすいものです。
標準化された表面粗さチャートを利用して、目標 Ra 値と計算された送り速度および工具ノーズ半径を相互参照します。検証可能な品質保証のために、触覚形状計または光学式表面測定ツールを導入します。これにより、部品が正確な仕様を満たしていることが保証され、文書化された品質証明が提供されます。
機械加工パートナーを監査するときは、視覚的なサンプルに頼るのではなく、最初の製品検査などの文書化された表面粗さレポートを要求します。データは機能を証明し、本番稼働全体での一貫性を保証します。
一貫した CNC フライス加工仕上げを実現するには、切削パラメータ、工具形状、機械の剛性、ワークホールディング、クーラント供給、CAM ツールパスを注意深く制御する必要があります。目視検査のみに依存するのではなく、専門的な測定ツールを使用して表面粗さを検証することで、メーカーは不合格部品を減らし、二次仕上げを最小限に抑え、一貫した加工品質を維持することができます。
無錫 Ingks Metal Parts は、 幅広い産業用途向けに精密 CNC 加工およびカスタム金属部品製造サービスを提供しています。高度な生産設備、経験豊富な技術サポート、厳格な品質管理により、同社は顧客が厳しい公差、信頼性の高い表面仕上げ、試作注文と生産注文全体にわたって一貫した品質を達成できるよう支援します。
現在の仕上げツールパスを監査して、最適な半径方向および軸方向の許容値がプログラムされていることを確認します。
ダイヤルインジケータを使用して主軸とツールホルダーの振れを定期的に検査し、厳密な同心度公差を維持してください。
適切な刃数とコーティングを備えた、材料固有の仕上げ用エンドミルに投資してください。
Ra 値と Rz 値を客観的に検証するために、触覚形状測定器を製造現場に導入します。
CAM ソフトウェア設定を更新して、すべての 3D サーフェス操作に円弧フィッティングとスムージングを利用します。
A: 標準的な市販部品では通常、125 μインチの Ra が必要です。精密部品には通常、63 μインチの Ra が必要です。航空宇宙および医療のシール面では、Ra が 32 µin 以下であることが多く、特殊な仕上げ技術と厳格なセットアップが必要です。
A: クライムフライス加工の方が仕上げ加工に優れています。切りくずの厚さは切断の最後でゼロまで先細りになり、発熱と摩擦が軽減されます。これにより、表面がよりきれいで滑らかになり、切削力が治具に伝わり、安定性が向上します。
A: 振れがあると刃の噛み合いが不均一になります。これは、1 つまたは 2 つの溝にプログラムされたよりも大きな切りくず負荷がかかることを意味し、目に見えるビビリマーク、不均一な摩耗、および不良な Ra 値を引き起こします。高品質の仕上げには振れを最小限に抑えることが重要です。
A: びびりは振動によって発生します。主な原因としては、機械の剛性の欠如、過度の工具の突き出し、不適切なチップ荷重、不安定なワーク保持、ツールパス内の高調波共振などが挙げられます。これらの要因に対処すると、ビビリは解消されます。
A: いいえ。送り速度を調整せずに RPM を上げると、工具が切削ではなく摩擦を起こします。過剰な熱が発生し、加工硬化が発生し、表面仕上げが劣化します。速度と送りのバランスが取れていなければなりません。
A：工具の刃先半径より若干大きめの取り代をとってください。通常、これは 0.005 インチから 0.015 インチです。これにより、工具が材料にこすれるのではなく食い込み、加工硬化やたわみが防止されます。
A: ステップオーバーサイズにより、ボールエンドミルで残されるスカラップの高さが決まります。ステップオーバーを小さくすると、スカラップの高さが低くなり、より滑らかな仕上がりになります。 CAM 設定を使用して、ターゲット Ra に基づいてこの値を計算し、最小化します。
