インデックスプランジャーは 、製造、オートメーション、ロボット工学、機械設計などの幅広い業界で不可欠なコンポーネントです。これらのシンプルでありながら非常に効果的なデバイスは、部品を正確にロックして位置決めするように設計されています。確実なロックと反復可能な位置決めを提供するというインデックス プランジャーの基本的な機能は同じですが、特定の用途や環境に適したさまざまなタイプのインデックス プランジャーがあります。
この記事では、現在市場で入手可能なさまざまなタイプのインデックス プランジャー、その主な機能、用途、および特定のニーズに適したプランジャーを選択する方法について説明します。インデックスプランジャーのバリエーションを理解することは、システムの正確かつ安全で再現性のある調整に依存する業界にとって重要です。
インデックスプランジャーは、 機械、工具、または治具内の部品やコンポーネントをロック、位置決め、固定するために使用されるインデックスプランジャーの基本設計は、オペレーターの動作に基づいて伸縮できるバネ仕掛けのピンで構成されています。ピンが伸びると、穴、ノッチ、またはくぼみにロックされ、部品が所定の位置に固定されます。必要に応じてピンが後退し、部品が移動できるようになります。 機械装置です。
インデックスプランジャーは、正確な位置決めと再現性が重要なさまざまな用途に使用されます。これらのデバイスは、機械、治具、治具、カスタム ツーリング システム、ロボット工学、コンベヤ システムなどで一般的に使用されています。インデックスプランジャーの多用途性により、インデックスプランジャーは多くの産業分野で不可欠なツールとなっています。
利用可能なインデックスプランジャーにはいくつかのタイプがあり、それぞれが特定の操作ニーズと負荷要件に合わせて設計されています。これらのタイプ間の主な違いは通常、ピンの伸縮方法、ロック機構、耐荷重、およびアプリケーション環境に関係します。さまざまなタイプのインデックスプランジャーとその機能を詳しく見てみましょう。
プッシュタイプのインデックスプランジャーは、さまざまな用途で使用される最も一般的なタイプの 1 つです。名前が示すように、これらのプランジャーはボタンまたはノブを押すことによって作動します。ボタンを押すと、バネ仕掛けのピンが伸びて対応する穴またはノッチにロックされ、部品が所定の位置に固定されます。
主な特徴:
起動: ボタンまたはノブを押してピンを伸ばします。
使いやすさ: 操作が簡単なので、素早い調整に最適です。
一般的な用途: 頻繁かつ確実な位置変更が必要なワーク保持治具、治具、機械。
利点:
手動操作に素早く簡単に使用できます。
最小限の労力で安全なロックを実現します。
頻繁に位置変更が必要なアプリケーションに最適です。
用途:
プッシュタイプのインデックスプランジャーは、組立ライン、軽機械のセットアップ、小型機械など、迅速かつ頻繁な調整が必要なワーク保持用途に最適です。
プルタイプのインデックスプランジャーも一般的なバリエーションで、ノブまたはレバーを引くとピンが伸びます。オペレーターがノブを引くとピンが引っ込み、部品を自由に移動できるようになります。希望の位置に到達したら、オペレーターはノブを放し、ピンが伸びて所定の位置にロックされるようにします。
主な特徴:
作動：ノブまたはレバーを引いてピンを伸ばします。
正確なロック: 多くの場合、プッシュ式プランジャーと比較して、より確実なロックを実現します。
一般的なアプリケーション: より安全なロックが必要なアプリケーション、またはより大きな力を制御する必要があるアプリケーション。
利点:
多くの場合、プッシュ式プランジャーよりも安全です。
ロック機構を正確に制御します。
高負荷用途に適しています。
用途:
プルタイプのインデックスプランジャーは、より高い精度と耐荷重性を必要とする工具セットアップ、より重い機械、およびカスタム治具で一般的に使用されます。
耐久性の高いインデックスプランジャーは、高耐荷重またはより堅牢なロック機構を必要とする用途向けに設計されています。これらのプランジャーは通常、重機や大型コンポーネントの要求に耐えられる、鋼鉄などの耐久性のある硬化材料で作られています。
主な特徴:
高負荷容量：標準プランジャよりも大きな負荷に対応できます。
耐久性: 硬化鋼またはその他の高強度材料で作られています。
重機: より過酷な産業環境で使用するために設計されています。
利点:
より大きな力や大きな部品を扱うことができます。
過酷な環境に耐える耐久性のある構造。
より堅牢なロックを必要とする過酷な用途に最適です。
用途:
頑丈なインデックスプランジャーは、大型部品を安全かつ高精度にロックする必要がある重機、自動車製造、航空宇宙用途でよく見られます。
ミニチュア インデックス プランジャは、標準のインデックス プランジャの小型バージョンで、同じ機能を提供しますが、よりコンパクトな形状です。これらは、スペースが限られているものの、正確なロックが必要な用途に最適です。
主な特徴:
コンパクト設計：通常のプランジャーに比べて小型です。
正確なロック: 標準プランジャーと同じ正確なロック機能を提供します。
省スペース：狭いスペースやコンパクトな機械に最適です。
利点:
小型なので狭いスペースでも使用できます。
小型の機械や装置に精度と再現性を提供します。
コスト効率が高く、多用途に使えます。
用途:
小型インデックスプランジャーは、正確な位置決めが必要だがスペースが限られている小型機械、医療機器、実験装置、コンパクトな治具でよく使用されます。

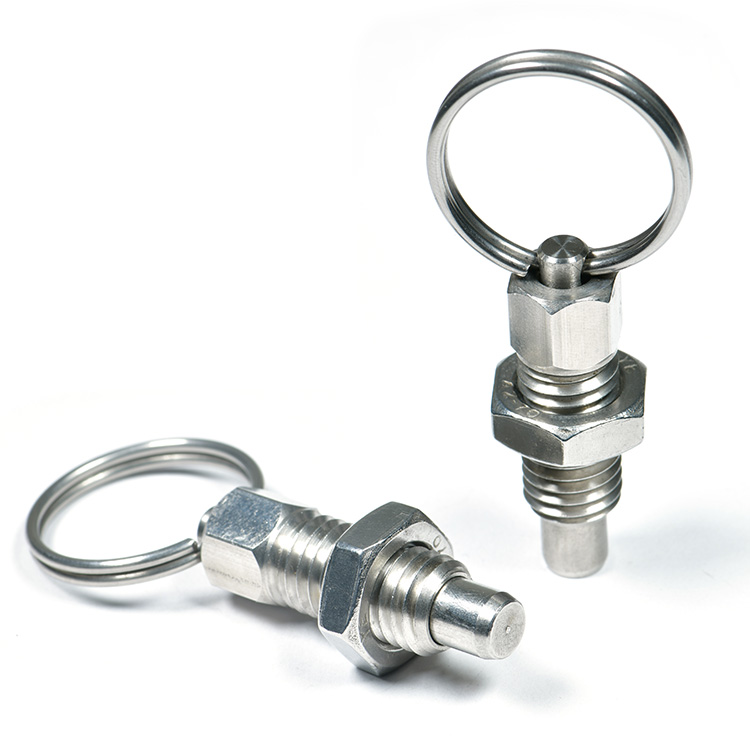

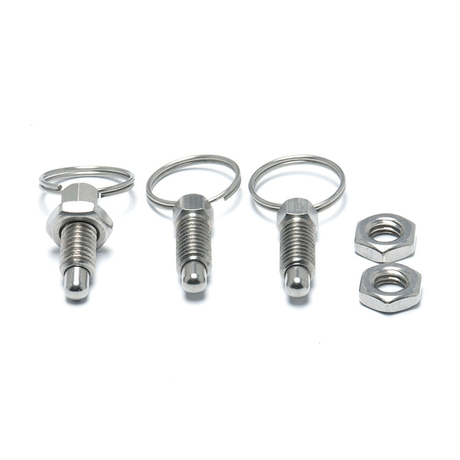

ねじ付きインデックスプランジャーはねじ付き本体を備えており、機械や治具に簡単に取り付けることができます。これらのプランジャーは、プランジャーを特定の位置にしっかりと取り付ける必要がある用途に最適です。
主な特徴:
ネジ付きボディ: ネジ穴または固定具に簡単に取り付けられます。
確実な取り付け: 安定した永続的な配置を提供します。
固定設置に最適: 固定機械またはシステムで使用できます。
利点:
確実で安定した取り付けを実現します。
プランジャーが動かない場所への設置に最適です。
強くて耐久性のある構造。
用途:
ネジ付きインデックスプランジャーは、長期にわたる安全な設置が必要な固定機械や治具に使用されます。また、正確な恒久的な位置決めが必要な自動車および航空宇宙用途でも使用されます。
用途に適したインデックスプランジャーを選択するには、いくつかの要素を慎重に考慮する必要があります。ニーズに最適なインデックスプランジャーを選択する際の重要な考慮事項をいくつか示します。
特定の用途の負荷と力の要件に対応できるインデックス プランジャーを必ず選択してください。ヘビーデューティ用途の場合は、より高い負荷容量を持つプランジャーを選択してください。
設置可能なスペースを考慮してください。小型インデックスプランジャーはスペースが限られた用途に最適ですが、大型の機械には標準または頑丈なプランジャーが適しています。
用途に必要な使いやすさ、精度、安全性を考慮して、プッシュ タイプとプル タイプのどちらのプランジャーが適切かを決定してください。
特に過酷な用途や屋外での用途には、耐久性があり、摩耗、腐食、その他の環境要因に耐性のある材料で作られたインデックス プランジャーを選択してください。
特徴 | プッシュ式割出しプランジャ | プル型インデックスプランジャ | 耐久性の高いインデックスプランジャ | ミニチュアインデックスプランジャ |
アクティベーション方法 | 押しボタン | プルボタン | プルボタン | 押しボタン |
耐荷重(kg) | 20 | 50 | 100 | 10 |
材料 | ステンレス鋼 | ステンレス鋼 | 硬化鋼 | ステンレス鋼 |
サイズ | 標準 | 標準 | 大きい | 小さい |
応用 | 軽機械 | 工具と治具 | 重機 | 小型機械 |
結論として、インデックスプランジャーは、さまざまな業界で部品をロックして位置決めするためのシンプルかつ効果的なソリューションを提供する不可欠なコンポーネントです。プッシュタイプ、プルタイプ、高耐久バージョン、ミニチュアバージョンなど、さまざまなタイプのインデックスプランジャーが用意されているため、ほぼすべての用途に適したプランジャーが見つかります。負荷容量、作動方法、空きスペースなどの要素に基づいて適切なタイプのインデックスプランジャーを選択することで、機械や工具の精度と効率を最適化できます。
さまざまなタイプのインデックス プランジャーの詳細や、お客様の特定のニーズに合わせた高品質のオプションを検討するには、Wuxi Ingks Metal Parts Co., Ltd. をご覧ください。同社の幅広い産業用コンポーネントは、システムのパフォーマンスを向上させ、必要な正確なロックおよび位置決めソリューションを提供するのに役立ちます。
Q: インデックスプランジャーとは何ですか?
A: インデックスプランジャーは、機械または設備内の部品をロック、位置決め、固定するために使用される機械装置です。これは、穴またはノッチに係合して部品を所定の位置にロックするバネ仕掛けのピンで構成されています。
Q: プッシュ型とプル型のインデックスプランジャーはどう違うのですか?
A: プッシュタイプはボタンを押すと作動し、プルタイプはノブやレバーを引くと作動します。一般にプルタイプのプランジャーは、より確実なロックを提供します。
Q: 耐久性の高いインデックスプランジャーは、より大きな負荷に対応できますか?
A: はい、高耐久インデックスプランジャーは、より高い耐荷重とより堅牢なロック機構を必要とする用途向けに特別に設計されています。
Q: ミニチュアインデックスプランジャーはどのような環境で使用できますか?
A: 小型インデックスプランジャーは、精度と再現性が依然として必要だが利用可能なスペースが限られている、コンパクトな機械や狭いスペースでの使用に最適です。
